Descrizione generale

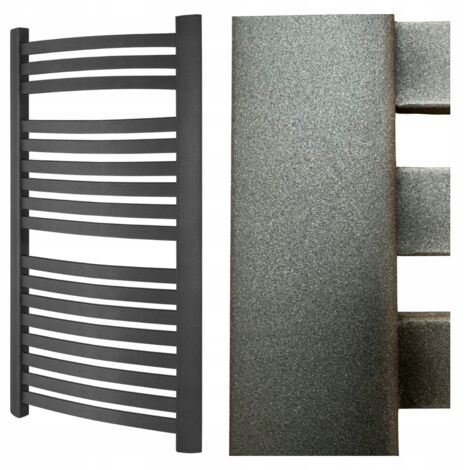

La scala per termosifone da bagno in antracite, con dimensioni di 57 x 55 cm e 9 nervature, è un radiatore della serie Diamond progettato per impianti di riscaldamento centralizzato. Questo radiatore combina funzionalità e design elegante, rendendolo un elemento decorativo oltre che una fonte di calore.
Specifiche tecniche
- Numero di nervature: 9
- Colore: Antracite

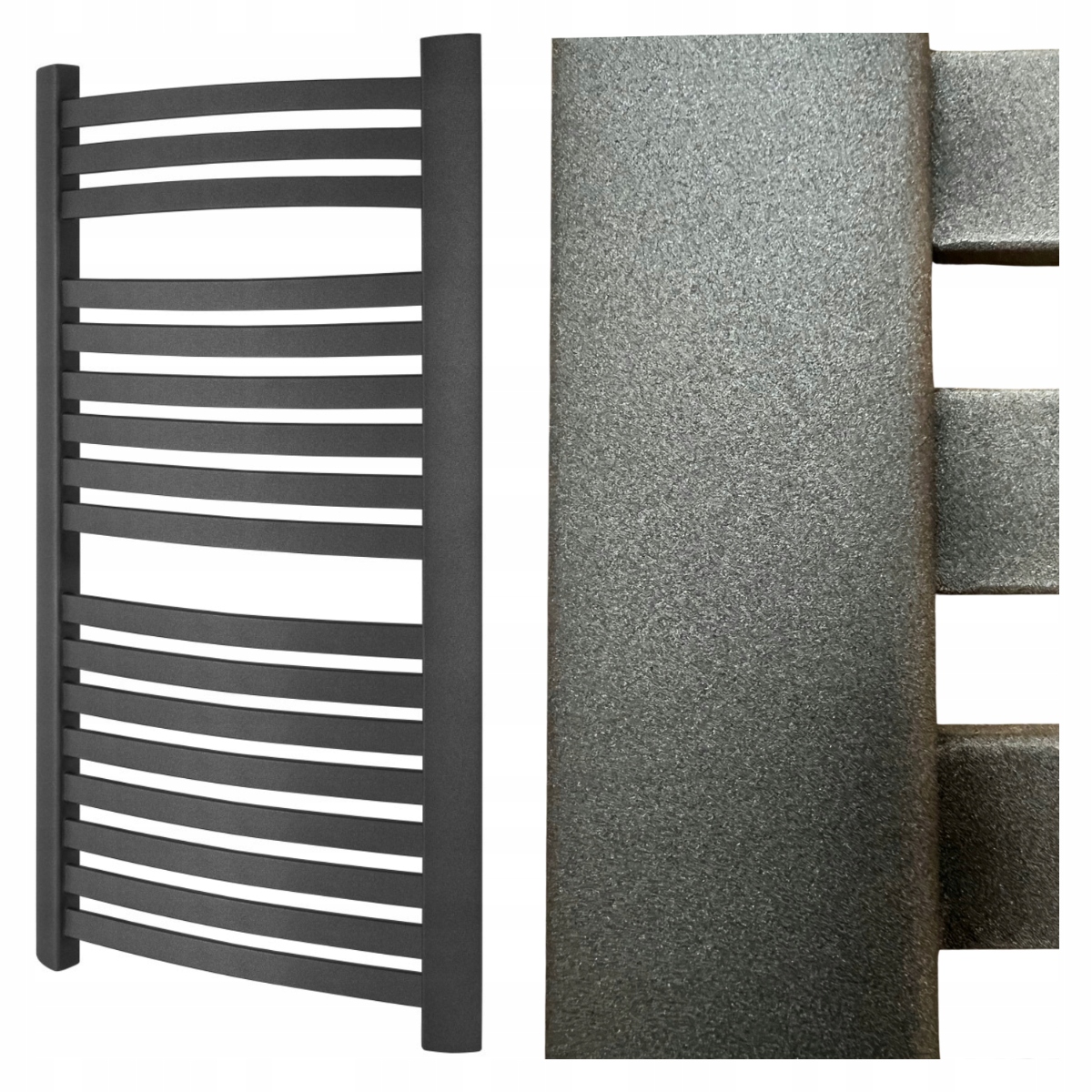

- Struttura della superficie: Sabbia, ruvida
- Larghezza del radiatore: 550 mm
- Altezza del radiatore: 570 mm
- Profondità del radiatore: 103 - 110 mm
- Interasse di collegamento: 500 mm
- Profondità di collegamento: 58 - 65 mm
- Metodo di connessione: Inferiore
- Filettatura di connessione: 1/2 pollice
- Temperatura massima della superficie: 120°C
- Pressione di esercizio: 2 MPa (20 bar)
- Capacità dell'acqua: 2,14 l
Installazione

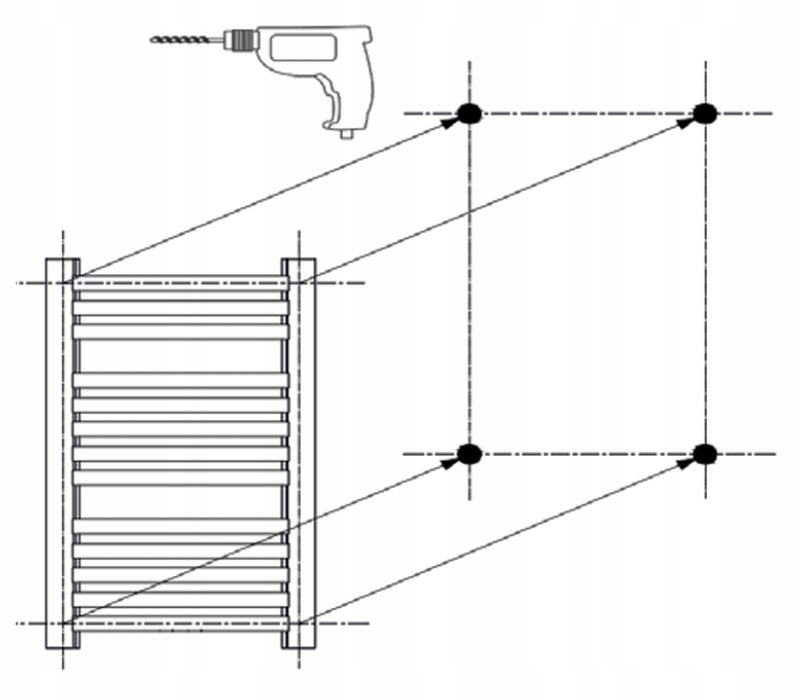

- Segnare i punti appropriati sulla parete in base alla spaziatura delle staffe di montaggio del radiatore e praticare i fori.

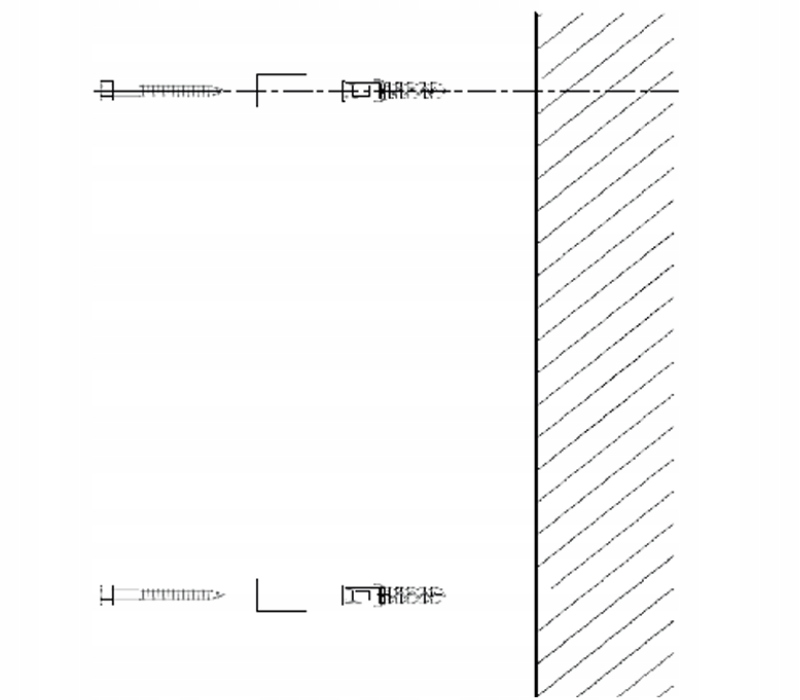

- Montare la staffa utilizzando tasselli ad espansione nei fori.

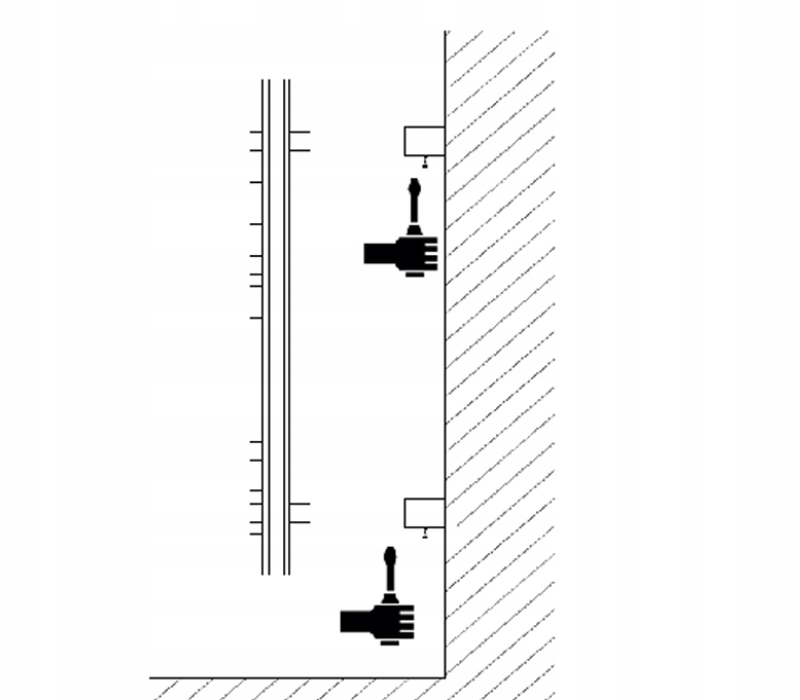

- Montare la maniglia utilizzando bulloni ad espansione nei fori predisposti.

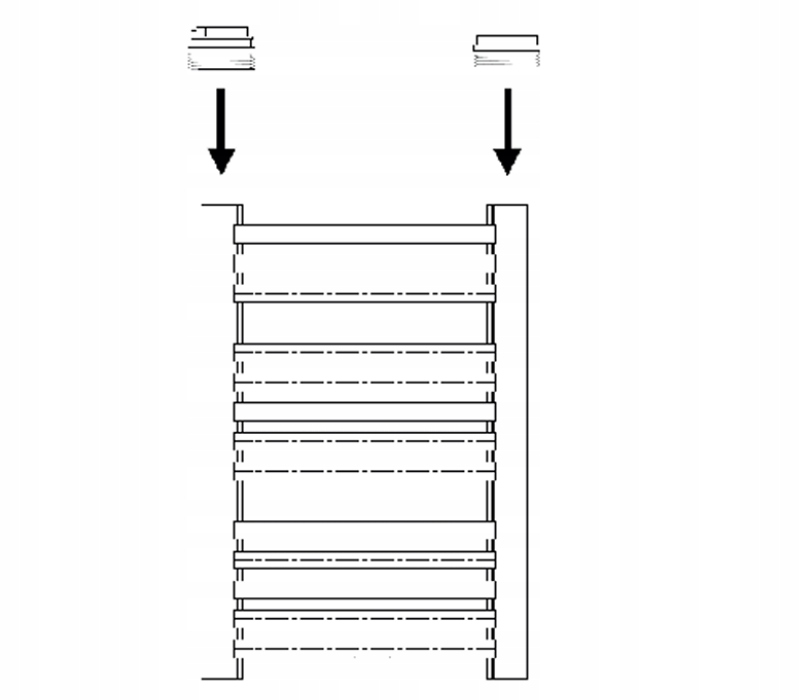

- Dopo aver completato correttamente i passaggi precedenti, installare la presa d'aria e collegare la parte superiore del radiatore. Per il radiatore GR3V, è necessario installare 2 tappi aggiuntivi nella parte inferiore dei profili laterali. Installare le valvole di alimentazione e di intercettazione del radiatore.
Utilizzo
Il radiatore è progettato per fornire calore in modo efficiente, con una potenza di riscaldamento che varia in base alla differenza di temperatura:
- ΔT = 30°C: 144 W
- ΔT = 50°C: 272 W
- ΔT = 60°C: 341 W
Altre informazioni
- Nessuna perdita a una pressione 1,3 volte superiore alla pressione massima di esercizio: 2600 kPa
- Nessuna corrosione delle superfici esterne dopo 100 ore di prova in condizioni di umidità
- Classificazione del prodotto in termini di reazione al fuoco: classe A1
- Sistema di valutazione della conformità dei prodotti da costruzione: 3
- Conforme agli standard: PN-EN 442-1:2015
- Certificato PZH
