Descrizione generale

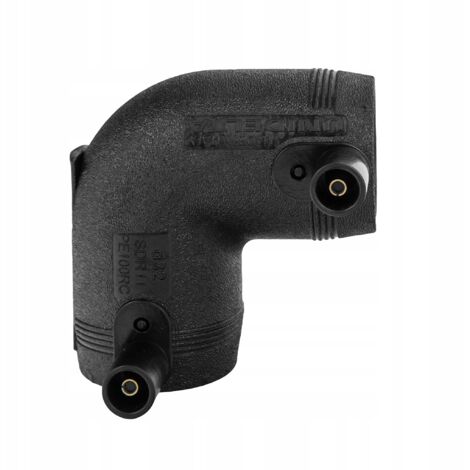

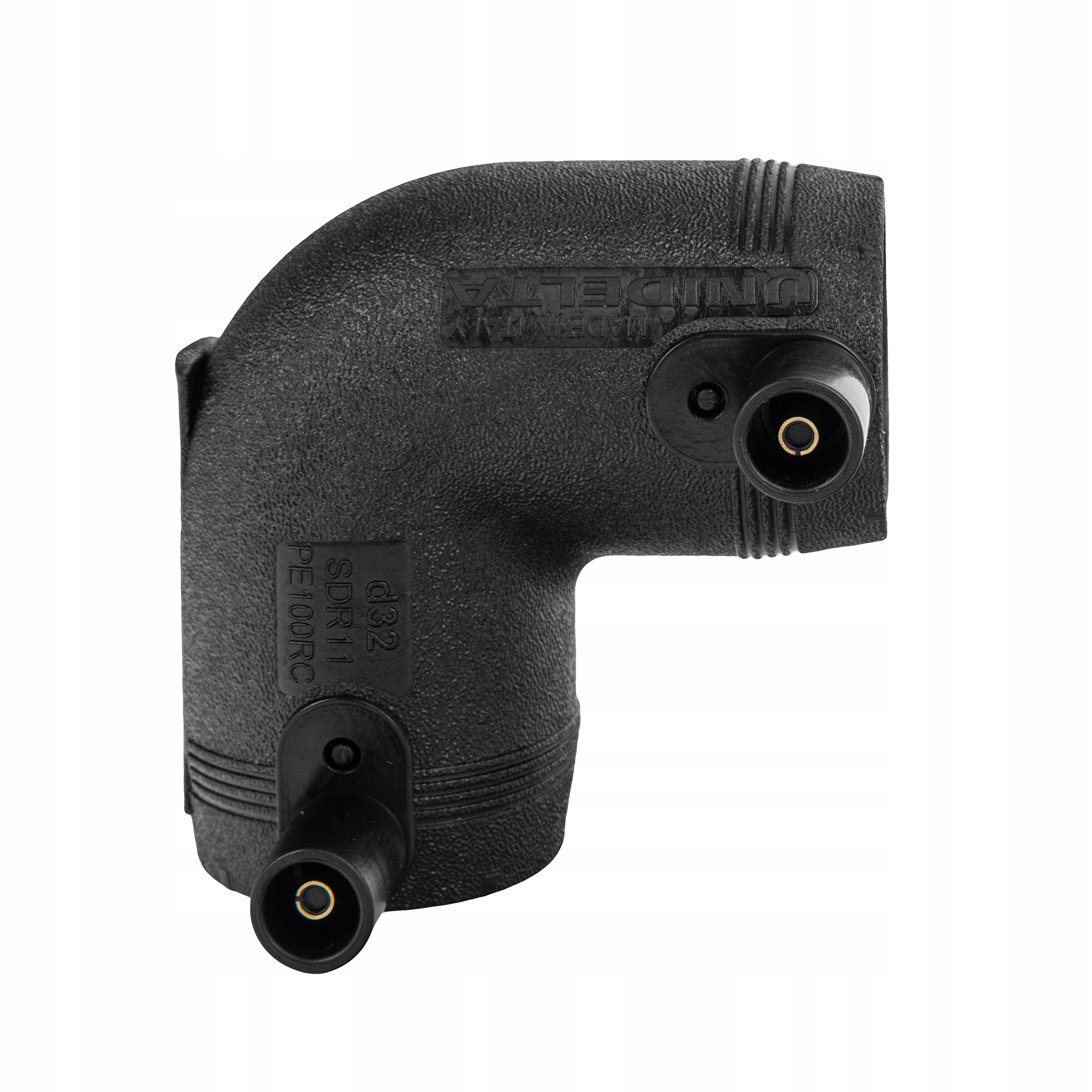

Il raccordo elettrosaldabile a gomito in polietilene (PE) da 32mm PE100 SDR11 EF è progettato per collegare tubi in polietilene per il trasporto di gas fino a una pressione di 10 bar e acqua potabile e liquidi fino a una pressione nominale di 16 bar. Questo giunto è compatibile con tubi in PE80 e PE100, ed è realizzato con materiali di alta qualità che lo rendono resistente a numerosi agenti chimici e ai raggi UV.Specifiche tecniche
- Tensione di saldatura: 40V
- Collegamenti elettrici: Ø 4.0mm

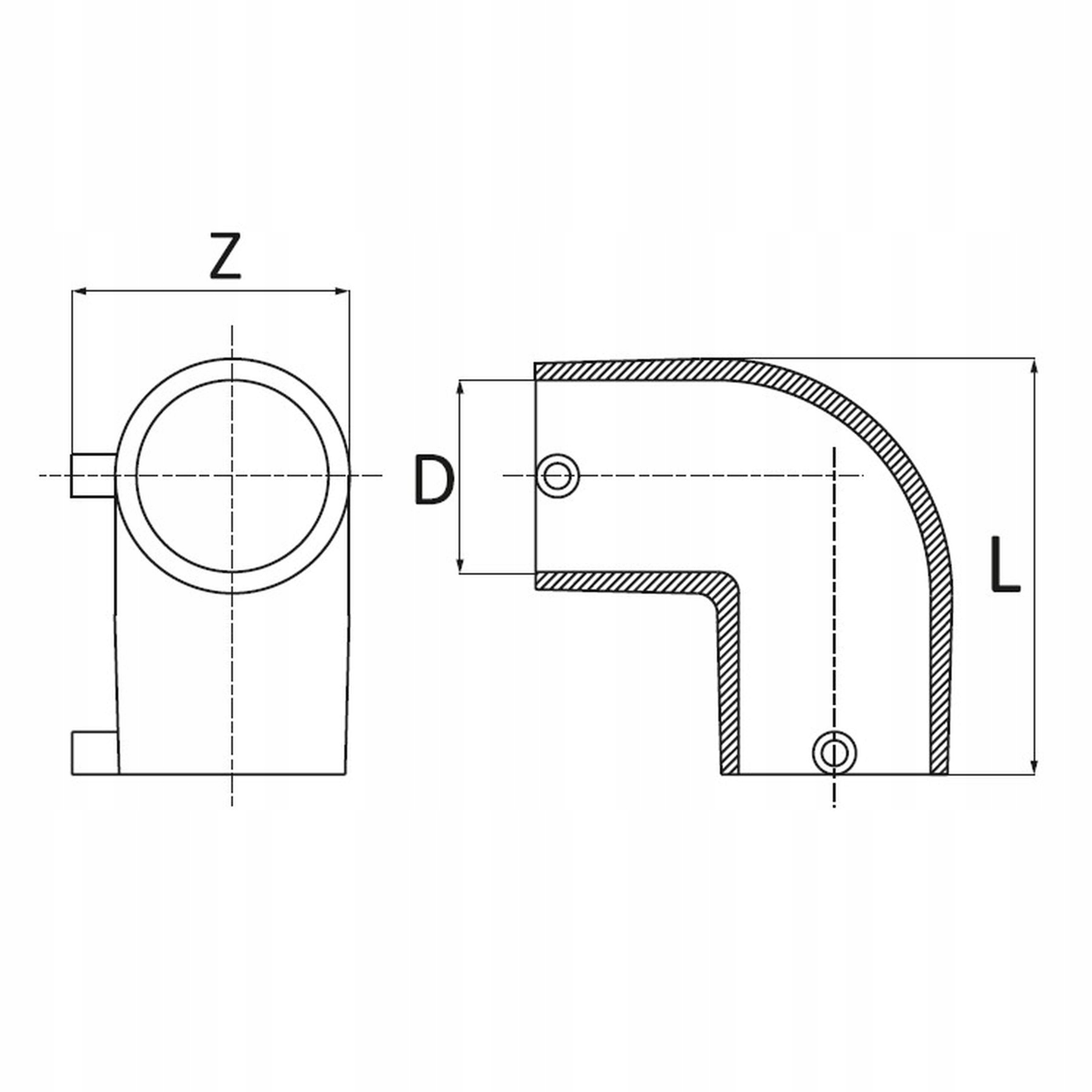

- Dimensioni:
- (L) 81 mm, (Z) 54 mm, (D) 25 x 25 mm
- (L) 82 mm, (Z) 63 mm, (D) 32 x 32 mm
- (L) 100 mm, (Z) 67 mm, (D) 40 x 40 mm
- (L) 114 mm, (Z) 81 mm, (D) 50 x 50 mm
- (L) 141 mm, (Z) 100 mm, (D) 63 x 63 mm
- (L) 158 mm, (Z) 110 mm, (D) 75 x 75 mm
- (L) 190 mm, (Z) 133 mm, (D) 90 x 90 mm
- (L) 216 mm, (Z) 154 mm, (D) 110 x 110 mm
- (L) 241 mm, (Z) 178 mm, (D) 125 x 125 mm
- (L) 298 mm, (Z) 217 mm, (D) 160 x 160 mm
Compatibilità e accessori
Compatibile con tubi in polietilene ad alta densità PE80 e PE100. Le caratteristiche di compatibilità includono:- SDR≤ per tutti i diametri
- SDR=17 per diametri >32mm
- SDR=26 per diametri >125mm
Installazione
I raccordi elettrosaldabili possono essere utilizzati con tubi in polietilene mediante elettrofusione o saldatura di testa. È fondamentale seguire una procedura consolidata per garantire una saldatura efficace, tenendo conto della compatibilità dei materiali e del rapporto dimensionale standard (SDR).Utilizzo
Le principali applicazioni dei raccordi elettrosaldabili includono:- Condotte di gas infiammabili
- Condotte idriche
- Impianti antincendio
- Fognature
- Impianti industriali
- Irrigazione
- Canaline portacavi
Altre informazioni
