Raccordo curvo maschio compressione rame ottone 18x3/4 tiemme 1304 1300028

Raccordo curvo maschio compressione rame ottone 18x3/4 Tiemme 1304 1300028

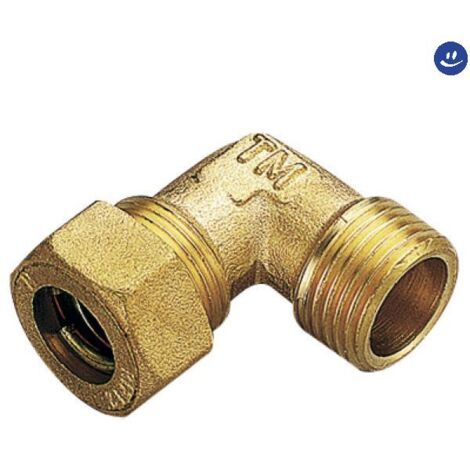

Il raccordo curvo maschio a compressione TIEMME Art. 1304, codice 130 0028, è un raccordo a 90 gradi in ottone CW617N con tenuta O-ring, destinato alla giunzione di tubo in rame Ø 18 mm con attacco filettato maschio da 3/4 . Il sistema di serraggio meccanico, composto da dado, anello spaccato, rondella e O-ring in gomma nitrilica NBR, garantisce una tenuta stabile senza saldatura, con possibilità di smontaggio e reinstallazione. È idoneo a impianti idraulici domestici e commerciali, applicazioni industriali e agricole, impianti di riscaldamento e igienico-sanitari, oli e prodotti petroliferi, e in generale a tutti i fluidi non aggressivi.

Caratteristiche principali

• Raccordo curvo a 90 gradi con attacco maschio filettato
• Sistema a compressione con tenuta O-ring, senza saldatura
• Giunzione smontabile e ispezionabile
• Corpo, dado, rondella e anello in ottone CW617N
• Idoneo ad acqua sanitaria, riscaldamento, oli e fluidi non corrosivi
• Prodotto TIEMME Raccorderie S.p.A., made in Italy

Caratteristiche tecniche

• Marca: TIEMME Raccorderie S.p.A.
• Serie/Articolo: 1304 (Serie 1300)
• Codice articolo: 130 0028
• Diametro tubo rame: 18 mm
• Filettatura maschio: 3/4 conica ISO 7 / EN 10226
• Filettatura dado: M27 x 1,5
• Quota L: 40 mm
• Quota L2: 31,5 mm
• Quota A: 12,5 mm
• Quota B: 20,5 mm
• Quota C: 13 mm
• Chiave corpo: 21 mm
• Chiave esagono dado: 30 mm
• Pressione massima di esercizio: 16 bar
• Temperatura di esercizio: da -20 C a +120 C
• Materiale corpo: ottone CW617N EN 12165
• Materiale dado e rondella: ottone CW617N EN 12164 / EN 12165
• Materiale anello: ottone CW617N EN 12164
• Materiale O-ring: gomma nitrilica NBR
• Certificazioni di serie: ICIM, DVGW, TSU, AR, GOST-PCT
