Raccordo a t compressione o-ring ottone 12x1/2 x12 tiemme 1309 1300046

Raccordo a T Compressione O-Ring Ottone 12x1/2 x12 Tiemme 1309 1300046

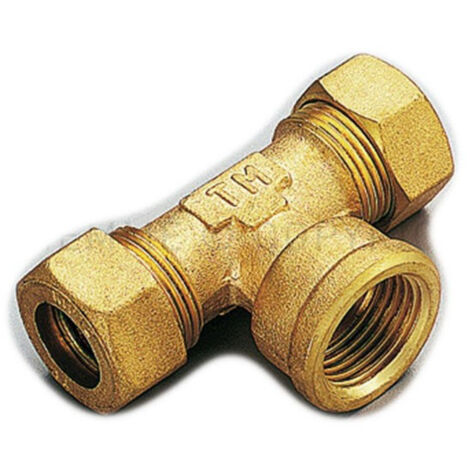

Il raccordo a T serie 1309 di Tiemme è un raccordo a compressione con tenuta o-ring in gomma nitrilica NBR, realizzato interamente in ottone CW617N. Progettato per impianti idraulici con tubo in rame, consente la derivazione a T con due attacchi a compressione da 12 mm e un attacco centrale femmina filettato G 1/2 ISO 228. Si adatta a impianti idraulici domestici e commerciali, applicazioni industriali e agricole, impianti di riscaldamento, igienico-sanitari, oli vari e prodotti petroliferi.

Caratteristiche principali:

• Raccordo a T con due attacchi a compressione per tubo rame 12 mm e derivazione centrale femmina G 1/2 ISO 228
• Tenuta garantita da o-ring in gomma nitrilica NBR
• Corpo, dado, rondella e anello in ottone CW617N (EN12165/EN12164)
• Adatto per impianti di riscaldamento, igienico-sanitari, industriali e agricoli
• Compatibile con acqua, oli, prodotti petroliferi e fluidi non corrosivi
• Certificazioni internazionali: PC, TSU, AR, ICIM, DVGW

Caratteristiche tecniche:

• Codice articolo: 1300046
• Dimensione: 12 x 1/2 x 12
• Attacchi laterali a compressione: ØP 12 mm
• Attacco centrale: G 1/2 F (ISO 228)
• Lunghezza totale (L): 67 mm
• Quota L2: 30 mm
• Quota A: 12,5 mm
• Quota B: 11 mm
• Quota C: 19 mm
• Chiave (Ch.): 18 mm
• Chiave esagonale (Ch.es.): 24 mm
• Filettatura dado: M21 x 1,5
• Temperatura max di esercizio: 120°C
• Temperatura min di esercizio: -20°C
• Pressione max di esercizio: 16 bar
• Filettature: UNI ISO 228

Modalita' d'uso: Tagliare il tubo rame perpendicolarmente senza bave con strumenti idonei. Sbavare e pulire l'estremita'. Per tubo in rame ricotto utilizzare la bussola di rinforzo Art. 1116. Infilare sul tubo dado, anello spaccato, rondella e o-ring (lubrificato con grasso o olio compatibile per acqua potabile). Inserire il tubo nel raccordo, avvitare il dado a mano e serrare con chiave di 1+1/4 giri per tubo 12 mm.
