Descrizione generale

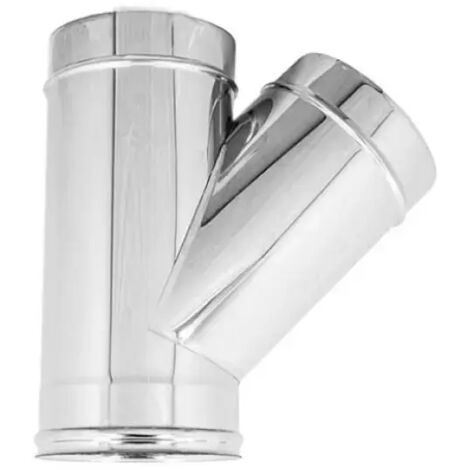

Il raccordo a tee 135° monoparete in acciaio inox AISI 304 ø100 è un componente essenziale per il collegamento di tratti orizzontali a 45° con la verticale di un sistema camino, conforme alla norma UNI EN 1856-1. Questo raccordo è progettato per garantire un'efficace evacuazione dei fumi derivanti da caldaie alimentate a gas metano, gasolio, legna o policombustibile, e per la ventilazione in sistemi di ripresa e mandata aria.Specifiche tecniche
- Parete interna: Acciaio INOX 316 BA (EN 1.4404 - L50) spessore 0.5 mm
- Parete esterna: Acciaio INOX 304 BA (EN 1.4301 - L20) spessore 0.5 mm o Rame spessore 0.6 mm
- Coibentazione: Coppelle in lana di roccia, spessore 25 mm, densità 90 kg/mc
- Saldatura: Processo TIG, senza apporto di materiale
- Bicchieratura: Stampaggio a freddo con sistema ad espansione oleodinamica, tolleranza +/- 2 mm
- Guarnizione: Siliconica a triplo labbro per garantire la tenuta tra i giunti
- Pressioni: Positive (P1 = 200 Pa), Negative (N1 = 40 Pa)
- Temperature di esercizio: 200 °C con guarnizione siliconica e P1= 200 Pa; 600 °C senza guarnizione siliconica e N1 = 40 Pa
Compatibilità e accessori
- Accessori inclusi: Guarnizione siliconica a triplo labbro, fascetta di bloccaggio
Utilizzo
Questo raccordo è ideale per l'installazione in nuovi impianti o per il recupero di sistemi fumari esistenti, garantendo una perfetta tenuta ai fumi e una ridotta formazione di incrostazioni, facilitando così la manutenzione e la pulizia.Altre informazioni
- Il flusso interno in acciaio inox AISI 316L (1.4404) assicura resistenza alle condense e ai residui di combustione
- Per la scelta e il dimensionamento della canna fumaria, è consigliato considerare il tipo di caldaia, combustibile, potenza del generatore, lunghezza e percorso della canna, e zona geografica
- La Cordivari offre un programma gratuito "Camino OK" per aiutare nella dimensionazione e scelta della soluzione più adeguata
