Descrizione generale

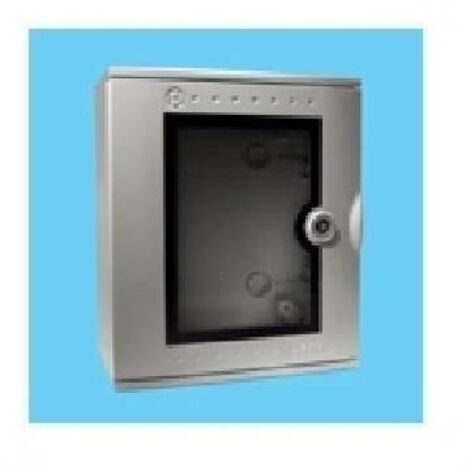

Quadro con oblò VTR 02 Bocchiotti in vetroresina, progettato per garantire un'elevata protezione e resistenza. Questo quadro è ideale per l'uso esterno e presenta un grado di protezione IP66, rendendolo adatto a diverse applicazioni. È dotato di 36 moduli disposti su tre file, con una potenza dissipabile di 35 W in configurazione con guide DIN e 61 W con piastra di fondo.Specifiche tecniche
- Dimensioni: A: 428 mm, B: 325 mm, C: 255 mm, D: 132 mm, E: 183 mm, F: 40 mm, F1: 67 mm, G: 193 mm, H: 319 mm, I: 245 mm, L: 377 mm, M: 348 mm, N: 480 mm, O: 44 mm, O1: 74 mm, P: 48 mm, P1: 75 mm
- Grado di protezione: IP66
- Colore: grigio RAL 7035
- Materiale: poliestere rinforzato con fibra di vetro
- Profondità: 178 mm
- Profondità interna: 148 mm
- Altezza: 428,2 mm
- Larghezza: 325 mm
- Spessore del materiale delle pareti laterali: 2 mm
- Temperatura d’esercizio: -25…60 °C
- Grado di resistenza agli impatti: 10
- Classe di protezione isolamento: classe II
- Grado di resistenza al filo incandescente: 960 °C
- Resistente agli ultravioletti: sì
- Senza alogeni: sì
Compatibilità e accessori
- Compatibile con il montaggio su guida DIN
- Accessoriabile: sì
Installazione
- Modalità di fissaggio: sporgente
- Tipo di chiusura della porta: blocco con chiave triangolare maschio
- Numero di blocco della porta: 2
- Tipo di copertura: porta cieca o trasparente
Utilizzo
- Idoneo per uso esterno
Altre informazioni
- Norme di riferimento: EN 60670-24
- Direttiva Europea RAEE: non interessato
