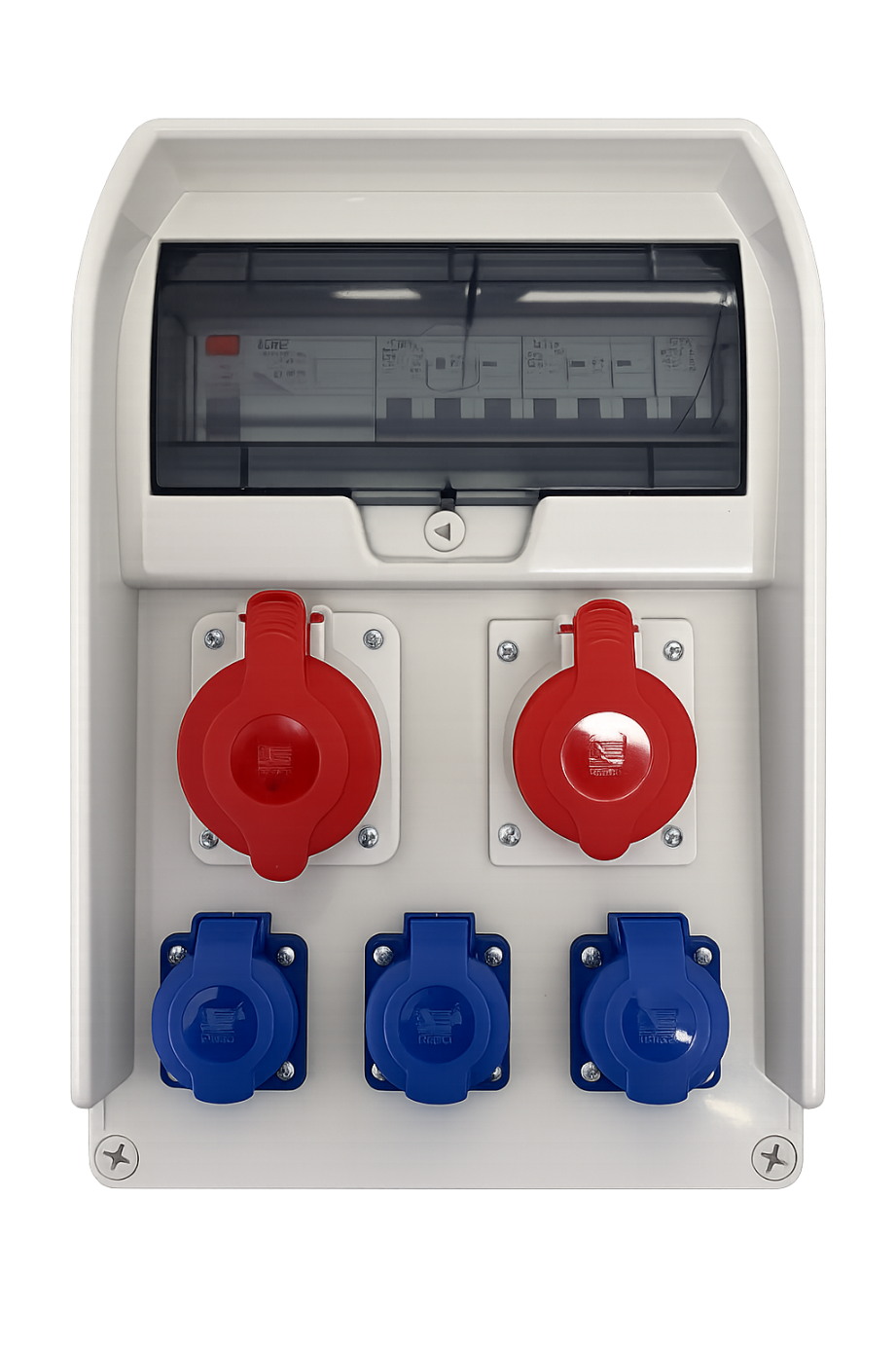

Quadro di distribuzione Pawbol R-BOX 382BR 11S 1x32A/5P 1x16A/5P 3x230V protetto

Il quadro elettrico pawbol R-BOX 382BR 11S è una soluzione pronta all'uso e protetta per la distribuzione di energia elettrica in applicazioni edili, officine e industriali. L'alloggiamento per montaggio superficiale con grado di protezione IP44 è dotato di una serie di prese di corrente e monofase, nonché di protezione da sovracorrente e differenziale.

Caratteristiche principali

• Quadro elettrico protetto pronto all'uso – pronto per l'uso dopo il collegamento.
• 1 presa 32A/5P – per alimentare dispositivi trifase con consumo maggiore.
• 1 presa 16A/5P – per ricevitori trifase.
• 3 prese tipo E 16A/230V – per dispositivi monofase standard.
• Alloggiamento in ABS – resistente e meccanicamente robusto.
• Finestra fumé – comoda visualizzazione delle apparecchiature modulari.
• Montaggio superficiale – comoda installazione sul posto di lavoro.

Tecnico parametri

• Produttore: pawbol
• Serie: R-BOX 382 11S
• Simbolo: B.18.382-1BRZRP_19E
• EAN: 5905793081951
• Numero di posizioni modulo: 11S
• Numero di file: 1
• Montaggio: montaggio superficiale
• Colore: grigio RAL7035, vetro fumé
• Materiale alloggiamento: ABS
• Grado di protezione: IP44
• Resistenza meccanica: IK07 Temperatura di esercizio: da -20°C a +40°C Nominale Tensione: 400 V / 250 V Corrente nominale: 40 A Apparecchiatura presa 1 presa 32 A/5P 1 presa 16 A/5P 3 prese tipo E 16 A/230 V Cavi: H07V-K 4 mm² / 2,5 mm² Dispositivo di protezione Produttore: LC-TEC Dispositivo di protezione Sovracorrente: 1 x C32/3, 1 x C16/3, 1 x B16/1
• Protezione corrente residua: 1 x 4/40/0,03 mA
• Gamma di frequenza: 50–60 Hz
• Capacità di cortocircuito: 6 kA

Accessori aggiuntivi

• Induttore isolante PG-21
• Barra collettiva di connessione 3F, 12 mm², 80A con un set di cappucci
• Morsettiera 5 x 10 mm²
• Guida TH35
• Porta terminale
• Vite di ricambio per l'alloggiamento

Dimensioni

• Altezza: 382 mm
• Larghezza: 276 mm
• Profondità: 158 mm
• Peso: 4,2 kg

Applicazione

1. Alimentazione di cantieri e postazioni di lavoro.
2. Distribuzione di energia in officine, garage e capannoni.
3. Funzionamento di dispositivi monofase e trifase in un unico alloggiamento.

Nota: il quadro elettrico è progettato per applicazioni che richiedono una distribuzione di energia sicura e ordinata. L'installazione e la connessione devono essere eseguite da una persona con le autorizzazioni appropriate.
