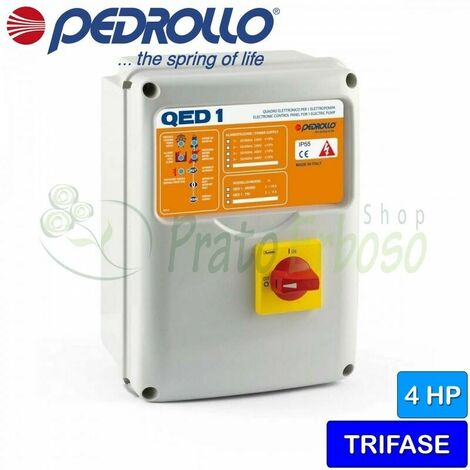

QED 1-TRI/1 - Quadro elettronico per elettropompa trifase 4 HP

Il quadro elettrico è predisposto per il collegamento con il protettore termico inserito nell'avvolgimento delle pompe da drenaggio PEDROLLO VXC, PVXC, MC, PMC.

E' predisposto per il collegamento di tre galleggianti (marcia, arresto e livello di allarme).

Contiene una scheda elettronica che consente di regolare il valore di corrente a cui interviene la protezione dai sovraccarichi e dai cortocircuiti.

In caso di attivazione delle sonde il motore viene fermato, si illumina il LED rosso ad indicare l'allarme di livello massimo o minimo a seconda del tipo di funzionamento scelto, riempimento e svuotamento, e si attiva il contatto di uscita allarme.
Questa segnalazione può essere esclusa posizionando il DIP-SWITCH 3 in posizione OFF.

Agendo sul trimmer "SENS CL" viene modificata la sensibiltà delle sonde per adattarle alla conduncibilità del liquido, pertanto si dovrà aumentarla in presenza di liquidi con scarsa conduttività.
