Prolunga filettata maschio femmina 3 8x3 8 lunghezza 30 mm uni iso 228 ottone tiemme 1500024

Prolunga filettata maschio femmina 3 8x3 8 lunghezza 30 mm UNI ISO 228 ottone TIEMME 1500024

La prolunga filettata maschio/femmina TIEMME codice 1500024 appartiene alla Serie 1500 – Art. 1530 ed è realizzata in ottone CW617N. Progettata per estendere collegamenti filettati 3/8 x 3/8 UNI ISO 228 con lunghezza totale 30 mm, garantisce continuità meccanica e tenuta idraulica in impianti civili e industriali. Indicata per impianti idraulici domestici e commerciali, applicazioni industriali e agricole, impianti di riscaldamento, sanitario e sistemi solari con fluidi non corrosivi.

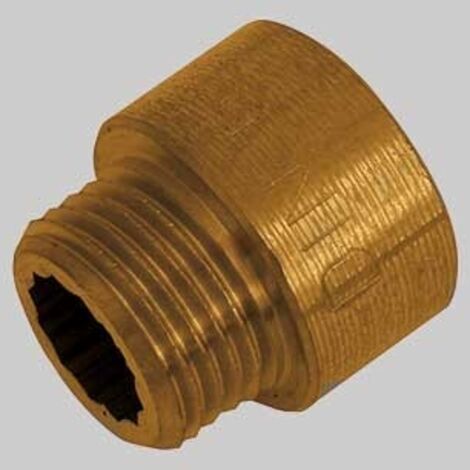

NB: IMMAGINE PURAMENTE INDICATIVA

Caratteristiche principali

• Prolunga filettata maschio/femmina
• Filettatura 3/8 x 3/8 UNI ISO 228
• Lunghezza totale 30 mm
• Installazione lineare
• Corpo in ottone pieno

Caratteristiche tecniche

• Marca: TIEMME
• Serie: 1500
• Articolo: 1530
• Codice: 1500024
• Misura: 3/8 x 3/8
• Lunghezza L: 30 mm
• A: 20 mm
• B: 10 mm
• C: 10 mm
• ØP: 22 mm
• Ch: 9 mm
• Filettature: maschio UNI ISO 228 / femmina UNI ISO 228
• Temperatura max esercizio: 200°C (110°C per raccordi con tenute)
• Temperatura min esercizio: -20°C
• Pressione max esercizio: 30 bar (10 bar con vapore)
• Materiale corpo: ottone CW617N EN12165

Modalità d’uso

• Applicare sigillante idoneo sulla filettatura maschio.
• Avvitare su raccordo conforme UNI ISO 228.
• Serrare tramite sede esagonale.
• Verificare la tenuta a impianto completato.
