Informazioni sul prodotto

Descrizione

Descrizione generale

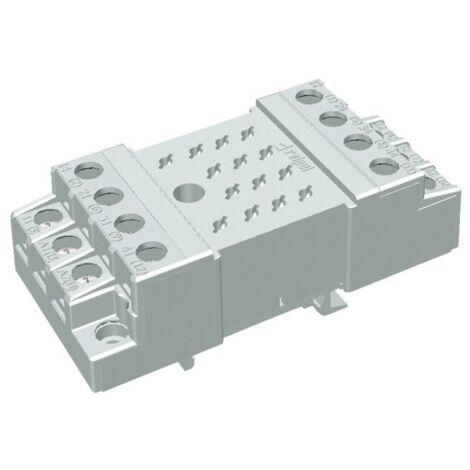

La presa GZ14U è progettata per il relè R15 4P, offrendo una soluzione affidabile per il montaggio su guida DIN. Questo zoccolo a innesto è di colore grigio e presenta una larghezza di 46 mm, senza separazione di circuito.

Specifiche tecniche

Dimensioni: 81 x 46 x 31 mm

Capacità di carico: 10 A / 250 V CA

Set dimensioni: 81 x 46 x 89,5 mm (incluso zoccolo GZ14U, relè R15 4P e morsetto GZ14 0737)

Montaggio: su guida da 35 mm

Grado di protezione: IP 20

Compatibilità e accessori

Compatibile con relè R15 4P

È necessario ordinare separatamente un morsetto a molla tipo GZ14 0737 per l'installazione

Utilizzo

La presa GZ14U è utilizzata per collegare il relè R15 4P, facilitando l'ingresso e l'uscita dei segnali elettrici. I morsetti per l'ingresso e l'uscita sono i seguenti:

Altre informazioni

Ingresso / bobina - morsetti: (+)A1(13) - (-)A2(14)

Uscita / contatti - morsetti: 11(3)-12(1)-14(2), 21(6)-22(4)-24(5), 31(9)-32(7)-34(8), 41(12)-42(10)-44(11)

Caratteristiche

Marche
AUTRES
Lunghezza
8.1 cm
Larghezza
46 mm
Altezza
31 mm
Peso
100 g

Presa GZ14U per relè R15 4P GZ14U-01
