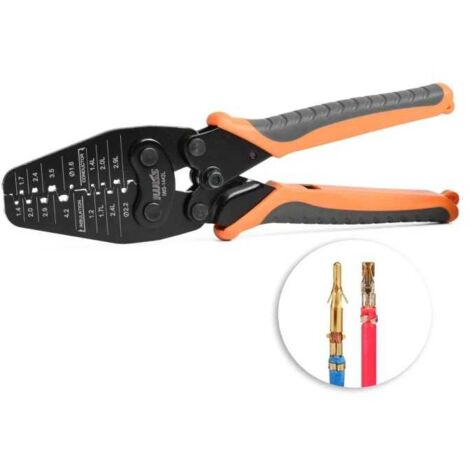

Pinza per terminali a canna aperta per AWG 30-14

Codice ErreBi: 56641
Produttore: IWISS Tool
Vendita al pezzo

La pinza crimpatrice per terminali a canna aperta è uno strumento manuale professionale progettato per la crimpatura di terminali open barrel su cavi elettrici con range indicativo da AWG 30 a AWG 14.
È indicata per lavori di cablaggio elettrico ed elettronico, assemblaggio di connettori, manutenzione tecnica e applicazioni dove è richiesta una crimpatura precisa sia sul conduttore sia sull’isolamento.
La pinza è adatta per terminali a canna aperta utilizzati su connettori e pin di diverse tipologie, tra cui applicazioni compatibili con sistemi JST, Molex, TE, JAE e HRS.
Le 15 matrici di varie dimensioni permettono di lavorare su un’ampia gamma di terminali, rendendo l’utensile versatile per cablaggi elettronici di piccola e media sezione.
Le ganasce lavorate con precisione tramite elettroerosione a filo e rifinite con lucidatura liscia consentono una crimpatura accurata, ordinata e controllata.
Il sistema a cricchetto garantisce un ciclo di crimpatura stabile e ripetibile, con rilascio rapido e blocco funzionale durante l’utilizzo.
Il trattamento di annerimento offre buone prestazioni antiruggine, contribuendo alla durata dell’utensile nel tempo.
L’impugnatura ergonomica in TPR con trama antiscivolo assicura una presa comoda e sicura, particolarmente utile nelle piccole crimpature che richiedono precisione e concentrazione.

PRINCIPIO DI FUNZIONAMENTO

- Il terminale a canna aperta viene inserito nella matrice corretta
- Il cavo spelato viene posizionato all’interno del terminale
- L’operatore chiude la pinza fino al completamento del ciclo di crimpatura
- Le ganasce lavorano sul conduttore e sull’isolamento in modo preciso
- Il sistema a cricchetto garantisce una crimpatura controllata e ripetibile
- Il cavo crimpato risulta pronto per l’inserimento nel connettore o per il collegamento elettrico

PRINCIPALI VANTAGGI

- Progettata per terminali a canna aperta
- Range di crimpatura da AWG 30 a AWG 14
- 15 matrici di varie dimensioni
- Adatta per pin JST, Molex, TE, JAE e HRS
- Crimpatura accurata su conduttore e isolamento
- Ganasce lavorate tramite elettroerosione a filo
- Finitura liscia per maggiore precisione di crimpatura
- Solido sistema a cricchetto con rilascio rapido
- Blocco funzionale e comodo durante l’utilizzo
- Trattamento di annerimento con buona resistenza antiruggine
- Impugnatura ergonomica in TPR
- Trama antiscivolo per una presa sicura
- Ideale per cablaggi elettrici ed elettronici professionali
- Adatta per manutenzione, assemblaggio e produzione

PRINCIPALI APPLICAZIONI

- Crimpatura di terminali a canna aperta
- Cablaggi elettronici
- Cablaggi elettrici
- Assemblaggio di connettori
- Pin JST
- Pin Molex
- Terminali TE, JAE e HRS
- Connessioni su componenti elettronici
- Produzione di cablaggi
- Manutenzione elettrica professionale
- Applicazioni automotive ed elettroniche
- Lavorazioni su cavi di piccola sezione

CARATTERISTICHE TECNICHE

Modello: IWS-1442L

Tipologia: pinza crimpatrice manuale

Applicazione: terminali a canna aperta

Range cavo: AWG 30 - 14

Matrici: 15 matrici di varie dimensioni

Compatibilità: pin JST, Molex, TE, JAE, HRS

Sistema: cricchetto con rilascio rapido e blocco

Ganasce: lavorate tramite elettroerosione a filo

Finitura ganasce: lucidatura liscia

Trattamento superficie: annerimento antiruggine

Impugnatura: ergonomica e antiscivolo

Materiale impugnatura: TPR

Utilizzo: crimpatura manuale professionale

Settori di impiego: cablaggio elettrico, elettronica, assemblaggio connettori, manutenzione tecnica


Scheda Tecnica

Tipologia di prodotto: Pinza
