Piattaforma Extrabassa

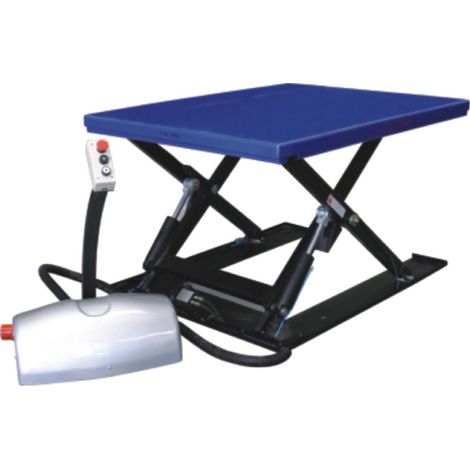

Piattaforma elevatrice elettrica extraribassata con altezza chiusa di 80 mm e un sollevamento di 760 mm per raggiungimento di una quota massima di 840 mm. Portata massima di Kg.1000. La piattaforma è composta da un telaio inferiore fisso e da un piano di lavoro superiore mobile, che viene sollevato da un sistema a pantografo azionato da un cilindro idraulico. Il profilo extra basso combinato con la rampa di discesa consente di posizionare facilmente un carico sulla piattaforma. . . La piattaforma è collegata direttamente alla presa della corrente, alimentazione trifase. Il funzionamento avviene con pulsantiera a filo a 3 bottoni (sollevamento, abbassamento, arresto di emergenza) posti su centralina separata Una valvola di sicurezza previene il sovraccarico della piattaforma, aprendosi quando la pressione derivante dal peso caricato è eccessiva Lunghezza mm 1450 Larghezza mm 1140 Peso kg 250 Portata kg 1000 Altezza Massima Piano di Carico mm 840 Corsa Utile mm 760 Altezza Piano Chiuso mm 80 Chassie Base mm 1074x1330 Centralina esterna mm 632x340x975 Pedana lamiera a corredo Lunghezza Cavo Controller Salita Discesa m 2.3 Alimentazione trifase V/Hz 380 V / 50 Hz Motore (AC) W 750 Serbatoio olio l 2 Pompa Idraulica l/min 3 Velocità sollevamento s 18 Velocità discesa s 15 Pulsantiera: grado di protezione IP IP 65 Centralina: grado di protezione IP IP 55 Centralina VERNICIATURA A POLVERI EPOSSIDICHE CONFORME NORME CE Nome di riferimento: UNI EN ISO 12100:2010: Sicurezza del macchinario - Principi generali di progettazione - Valutazione del rischio e riduzione del rischio UNI EN 1570-1:2015: Requisiti di sicurezza per piattaforme elevabili UNI EN ISO 13857-:2020: Sicurezza del macchinario - Distanze di sicurezza per impedire il raggiungimento di zone pericolose con gli arti superiori e inferiori UNI EN ISO 13849-1:2016 : Sicurezza del macchinario - Parti dei sistemi di comando legate alla sicurezza - Parte 1: Principi generali per la progettazione UNI EN ISO 4413:2012: Oleoidraulica - Regole generali e requisiti di sicurezza per i sistemi e i loro componenti
