Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Modulo relè Tensione nom.: 125 V/DC Corrente di commut. max.: 6 A 4 scambi 1 p
con il codice
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Caratteristiche relè | con LED, con diodo di ricircolo | ||||||||||||||||
| Collegamento (Componenti) | A vite | ||||||||||||||||
| Corrente di commut. max. | 6 A | ||||||||||||||||
| Dimensione del prodotto, larghezza | 27 mm | ||||||||||||||||
| Dimensione del prodotto, lunghezza | 75 mm | ||||||||||||||||
| Dimensioni prodotto Altezza | 89 mm | ||||||||||||||||
| Durata (meccanica) | 2x 10 7 cicli di commutazione | ||||||||||||||||
| Materiale di contatto | AgNi | ||||||||||||||||
| Temperatura (max.) | +60 °C | ||||||||||||||||
| Temperatura (min.) | -40 °C | ||||||||||||||||
| Tempo di caduta | 14 ms | ||||||||||||||||
| Tempo di risposta | 13 ms | ||||||||||||||||
| Tens.comm.max | 250 V DC/AC | ||||||||||||||||
| Tensione nom. | 125 V/DC | ||||||||||||||||
| Tipo contatto | 4 scambi | ||||||||||||||||
| Tipo di protezione | IP20 | ||||||||||||||||
| Ulteriori dati tecnici | Tensione di commutazione massima | 250 V CA/CC Tensione di commutazione minima | 5 V (a 24 mA) Corrente di commutazione minima | 5 mA (a 24 V) Corrente di accensione massima | 16 A (20 ms, dispositivo di chiusura) Potenza di spegnimento (carico ohmico) massima | 144 W (A 24 V CC) 124 W (A 48 V CC) 108 W (A 60 V CC) 52 W (A 110 V CC) 48 W (A 220 V CC) 1500 VA (A 250 V CA) Capacità di commutazione | 2 A (A 24 V, DC13) 0,22 A (A 120 V, DC13) 0,11 A (A 250 V, DC13) 1,5 A (A 24 V, AC15) 1,5 A (A 120 V, AC15) 1 A (A 240 V, AC15) Posizione di montaggio | qualsiasi Riferimento di montaggio | Allineabile senza distanza Lunghezza di spellatura | 8 mm Sezione conduttore rigida | 0,5 mm²... 4 mm² Sezione del conduttore flessibile | 0,5 mm²... 4 mm² Sezione conduttore AWG | 20... 10 (rigido) Tensione di isolamento nominale | 250 V CA Tensione a impulso nominale | 2,5 kV Isolamento | Isolamento di base Categoria di sovratensione | II |
Tensione di commutazione massima: 250 V CA/CC
Tensione di commutazione minima: 5 V (a 24 mA)
Corrente di commutazione minima: 5 mA (a 24 V)
Corrente di accensione massima: 16 A (20 ms, dispositivo di chiusura)
Potenza di spegnimento (carico ohmico) massima:
144 W (A 24 V CC)
124 W (A 48 V CC)
108 W (A 60 V CC)
52 W (A 110 V CC)
48 W (A 220 V CC)
1500 VA (A 250 V CA)
Capacità di commutazione:
2 A (A 24 V, DC13)
0,22 A (A 120 V, DC13)
0,11 A (A 250 V, DC13)
1,5 A (A 24 V, AC15)
1,5 A (A 120 V, AC15)
1 A (A 240 V, AC15)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Allineabile senza distanza
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,5 mm²... 4 mm²
Sezione del conduttore flessibile: 0,5 mm²... 4 mm²
Sezione conduttore AWG: 20... 10 (rigido)
Tensione di isolamento nominale: 250 V CA
Tensione a impulso nominale: 2,5 kV
Isolamento: Isolamento di base
Categoria di sovratensione: II

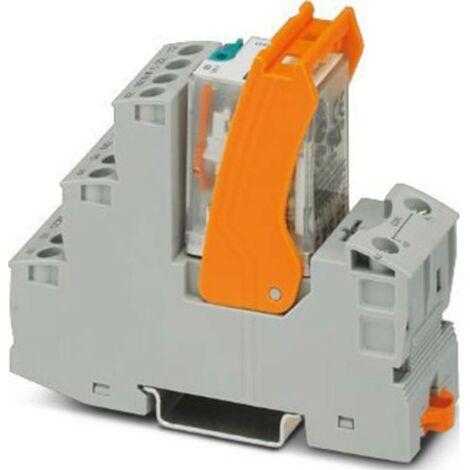

Modulo relè
Modulo relè preassemblato con collegamento a vite, composto da: Base relè, relè di contatto di potenza e staffa di fissaggio. Tipo di contatto: 4 contatti di commutazione. Tensione in ingresso: 125 V DC Testo tradotto automaticamente.
Requisiti di sistema
null
Caratteristiche
- MarchePHOENIX CONTACT
- ColoreGrigio
- Altezza28 mm
- Indice di protezioneIP20
- Intensità di corrente6 A
- Larghezza27 mm
- MaterialePlastica
- Tipo di installazione elettricaCon viti
- Peso100 g
- Rete elettricaMonofase
- Tensione elettrica125 V
- Tipo di contattoScambiatore (SPDT)
- Referenza ManoManoME23229353
- MMID689366701165
- Rif. costruttore2903319
- EAN4046356732215
