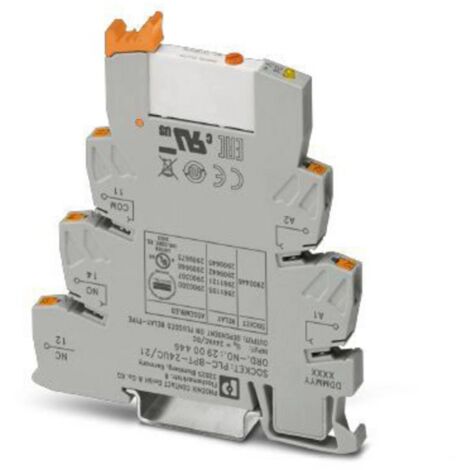

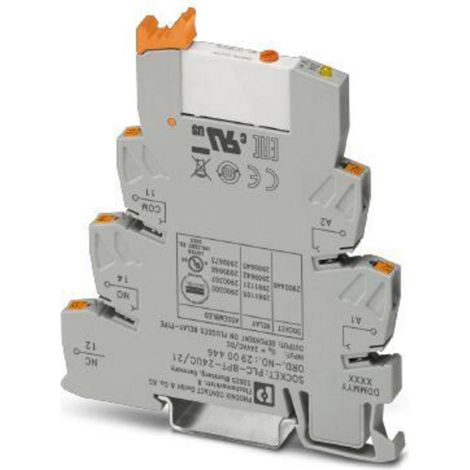

Phoenix Contact PLC-RPT- 24UC/21/MS Modulo relè Tensione nom.: 24 V DC/AC Corrente di commut. max.: 6 A 1 scambio 1 pz.
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Caratteristiche relè | con LED | |||||||||||||
| Collegamento (Componenti) | morsetto Push-In | |||||||||||||
| Corrente di commut. max. | 6 A | |||||||||||||
| Dimensione del prodotto, larghezza | 6.2 mm | |||||||||||||
| Dimensione del prodotto, lunghezza | 94 mm | |||||||||||||
| Dimensioni prodotto Altezza | 80 mm | |||||||||||||
| Durata (meccanica) | 1x 10 7 cicli di commutazione | |||||||||||||
| Materiale di contatto | AgSnO | |||||||||||||
| Temperatura (max.) | +60 °C | |||||||||||||
| Temperatura (min.) | -40 °C | |||||||||||||
| Tempo di caduta | 15 ms | |||||||||||||
| Tempo di risposta | 6 ms | |||||||||||||
| Tens.comm.max | 250 V DC/AC | |||||||||||||
| Tensione nom. | 24 V DC/AC | |||||||||||||
| Tipo contatto | 1 scambio | |||||||||||||
| Tipo di protezione | Tipo di protezione a relè RT II | |||||||||||||
| Ulteriori dati tecnici | Dissipazione di potenza alla condizione nominale | 0,26 W. Tensione di commutazione massima | 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...) Tensione di commutazione minima | 5 V (a 100 mA) Corrente di commutazione minima | 10 mA (a 12 V) Corrente di accensione massima | 10 A (4 s) Potenza di spegnimento (carico ohmico) massima | 140 W (A 24 V CC) 20 W (A 48 V CC) 18 W (A 60 V CC) 23 W (A 110 V CC) 40 W (A 220 V CC) 1500 VA (A 250 V CA) Capacità di commutazione | 2 A (A 24 V, DC13) 0,2 A (A 110 V, DC13) 0,1 A (A 220 V, DC13) 3 A (A 24 V, AC15) 3 A (A 120 V, AC15) 3 A (A 230 V, AC15) Posizione di montaggio | qualsiasi Riferimento di montaggio | Allineabile senza distanza Lunghezza di spellatura | 8 mm Sezione conduttore rigida | 0,14 mm²... 2,5 mm² Sezione del conduttore flessibile | 0,14 mm²... 2,5 mm² Sezione conduttore AWG | 26... 14 Categoria di sovratensione III |
Dissipazione di potenza alla condizione nominale: 0,26 W.
Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
Tensione di commutazione minima: 5 V (a 100 mA)
Corrente di commutazione minima: 10 mA (a 12 V)
Corrente di accensione massima: 10 A (4 s)
Potenza di spegnimento (carico ohmico) massima:
140 W (A 24 V CC)
20 W (A 48 V CC)
18 W (A 60 V CC)
23 W (A 110 V CC)
40 W (A 220 V CC)
1500 VA (A 250 V CA)
Capacità di commutazione:
2 A (A 24 V, DC13)
0,2 A (A 110 V, DC13)
0,1 A (A 220 V, DC13)
3 A (A 24 V, AC15)
3 A (A 120 V, AC15)
3 A (A 230 V, AC15)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Allineabile senza distanza
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
Sezione conduttore AWG: 26... 14
Categoria di sovratensione III
Modulo relè
Relè a tenuta RT-III. Separazione sicura secondo DIN EN 50178 tra bobina e contatto. Testo tradotto automaticamente.
Caratteristiche
- MarchePHOENIX CONTACT
- Lunghezza9.4 cm
- Larghezza6.2 mm
- Altezza7 mm
- Peso30 g
