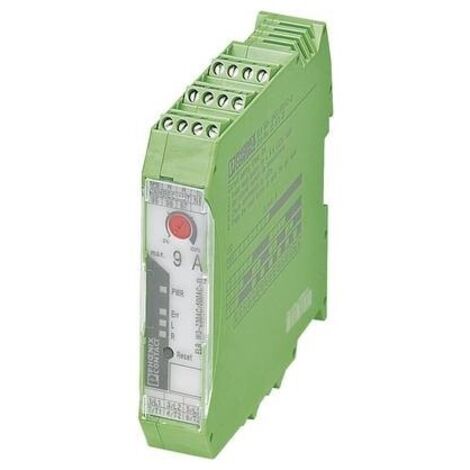

Phoenix Contact ELR W3-24DC/500AC-9I Relè invertitore di carico 24 V/DC 9 A 1 pz.

Corrente d'ingresso: (con UN 24 V/DC/230 V/AC) 3/7 mA
Corrente di commutazione (IS max.): (t = 10 ms) 100 A

4-in-1 Contattore di inversione del semiconduttore CONTACTRON

Questi relè trifase elettronici per il cambio di carico con sorveglianza della corrente riuniscono 4 funzioni in una: protezione a dx e a sx, relè di protezione motore e protezione ON-OFF fino alla categoria 3 di commutazione, inversioni e protezione dei motori fino a 4 kW. Questi dispositivi semplificano notevolmente l'installazione e permettono di risparmiare molto spazio sulle rotaia portanti. La commutazione, quasi del tutto esente dall'usura, aumenta di 10 volte la durata e di conseguenza anche la disponibilità negli impianti. La programmazione della corrente nominale è possibile solo dopo aver premuto il tasto RESET per 6 secondi - in questo modo si esclude la possibilità di modifiche successive o di manipolazioni effettuate da persone non autorizzate. Il contattore di inversione a semiconduttore può venire attivato direttamente attraverso un SPS e dispone di contatti di segnalazione a distanza. Movimento a sx /dx: facilità di comando, meccanismo di commutazione di blocco già incluso. Protezione motore: protezione comoda grazie ai relè elettronici del motore con funzione automatica e di reset a distanza (ponte selezionabile automaticamente dopo 20 min, tasto di RESET o tasti esterni). Arresto di emergenza: funzione integrata di sicurezza che permette l'impiego in applicazioni rilevanti ai fini della sicurezza.

Punti di forza e dettagli

Movimento a dx e sx / protezione motore / arresto di emergenza
Sostituisce 4 contattori e 1 elemento termico
75 % in meno di ingombro - solo 22,5 mm di larghezza

Requisiti di sistema

null

Note

Grado di sicurezza secondo la norma SIL 3 (IEC 61508-1), PL e (ISO 13849) e cat. 3 (EN 954-1). Gli apparecchi ELR…I sono adatti anche per essere utilizzati nel settore chimico e petrolchimico. Illustration similar.
