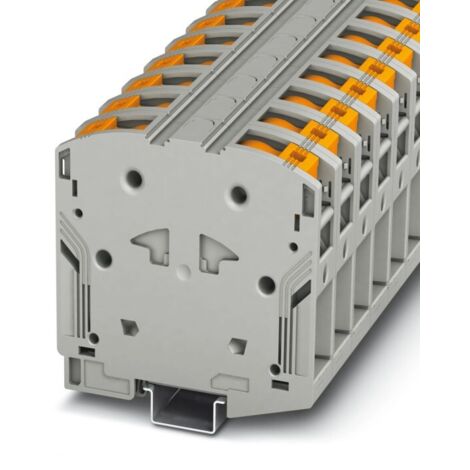

Blocs de jonction de puissance - PTPOWER 95 - Lot de 3 unités 3260100

3 Blocs de jonction de puissance - PTPOWER 95 - Réf. 3260100Données commercialesCode de commande 3260100Conditionnement 3 Unité(s)Commande minimum 3 Unité(s)Clé de vente BE2211Product key BE2211Page catalogue Page 139 (C-1-2019)GTIN 4046356778725Poids par pièce (emballage compris) 230,0 GRMPoids par pièce (hors emballage) 229,0 GRMNuméro du tarif douanier 85369010Pays d'origine PLCaractéristiques techniquesPropriétés du produitNombre de pôles 1Industrie ferroviaireConstruction mécaniqueDomaine d'applicationConstruction d'installationsNombre de connexions 2Nombre de rangées 1Potentiels 1Propriétés d'isolationCatégorie de surtension IIIDegré de pollution 3Propriétés électriquesTension de choc assignée 8 kVPuissance dissipée maximale en condition nominale 7,54 WCaractéristiques de raccordementNombre de raccordements par étage 2Section nominale 95 mm²1er étageLongueur à dénuder 40 mmConnexion selon la norme CEI 60947-7-1Section de conducteur rigide 25 mm² ... 95 mm²Section du conducteur AWG 4 ... 4/0Section de conducteur souple 25 mm² ... 95 mm²Section de conducteur souple [AWG] 4 ... 4/0Section de conducteur flexible (embout sans douille en plastique) 25 mm² ... 95 mm²Section de conducteur flexible (embout avec douille en plastique) 25 mm² ... 95 mm²Section avec pont d'insertion rigide 70 mm²Section avec pont d'insertion souple 70 mm²Int. nom. 232 ACourant de charge maximal 232 A (pour une section de conducteur de 95 mm²)Tension nominale 1000 V1er étage Section de raccordement par enfichage directSection de conducteur rigide 25 mm² ... 95 mm²Section de conducteur flexible (embout sans douille en plastique) 25 mm² ... 95 mm²Section de conducteur flexible (embout avec douille en plastique) 25 mm² ... 95 mm²Données ExDonnées de dimensionnement (ATEX/IECEx)Certificat ATEX SEV 14 ATEX 0156 UCertificat Ex CEI IECEx SEV 14.0013 URepérage Ex eb IIC GbTempérature de service -60 °C ... 110 °C1206612 SZF 3-1,0X5,51201662 E/AL-NS 35Accessoires homologués ExPeigne de liaison / EB 2-25/PT / 3260157Données de pontage 144 A / 50 mm²174 A / 70 mm²Accessoires homologués Ex Peigne de liaison / EB 3-25/PT / 3260160Données de pontage 144 A / 50 mm²174 A / 70 mm²Augmentation de température Ex 40 K (237 A / 95 mm²)Tension de référence -lorsque le pontage est réalisé avec un pont d'insertion 1100 Vlorsque le pontage est réalisé avec un pont 1100 VTension d'isolement assignée 1000 VÉtage Ex GénéralitésCourant de référence 215 ACourant de charge maximal 215 ARésistance de contact 0,1 mΩCaractéristiques raccordement Ex GénéralitésLongueur de l'embout 40 mmLongueur à dénuder 40 mmSection nominale 95 mm²Section assignée AWG 4/0Capacité de raccordement rigide 25 mm² ... 95 mm²Capacité de raccordement AWG 4 ... 4/0Capacité de raccordement flexible 25 mm² ... 95 mm²Capacité de raccordement AWG 4 ... 4/0Section de conducteur souple avec embout sans cône d'entréeisolant max.25 mm²Section de conducteur souple avec embout sans cône d'entréeisolant max.95 mm²Point de connexion unifilaire souple avec embout sans douille enplastique AWG4 ... 4/0DimensionsLargeur 25 mmHauteur NS 35/15 108,7 mmLongueur 105,5 mmIndications sur les matériauxColoris grisClasse d'inflammabilité selon UL 94 V0Groupe d'isolant IMatériau isolant PAUtilisation d'un isolant statique au froid -60 °CIndice de température matériau isolant (DIN EN 60216-1 (VDE0304-21))125 °CIndice relatif température matériau isolant (Elec. ; UL 746 B) 130 °CProtection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R22HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R23HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R24HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN45545-2) R26HL 1 - HL 3Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) 27,5 MJ/kgInflammabilité en surface NFPA 130 (ASTM E 162) réussiDensité de gaz de combustion optique spécifique NFPA 130(ASTM E 662)réussiToxicité des gaz de combustion NFPA 130 (SMP 800C) réussi
