pettine per il controllo del passo della filettatura

Pettine per il controllo dei fili

Il pettine per il passo della filettatura è uno strumento di precisione utilizzato per misurare accuratamente il passo sia delle filettature metriche che delle filettature pollici. Consente una determinazione rapida e precisa dei parametri delle filettature, fondamentale nei lavori di officina e durante le lavorazioni meccaniche. Realizzato con materiali di alta qualità, garantisce lunga durata e resistenza all'usura. Il pettine per filettature in pollici è la soluzione ideale per meccanici, montatori e ingegneri che necessitano di uno strumento per identificare rapidamente le filettature in diverse applicazioni. Grazie alle sue dimensioni compatte, è facile da riporre e trasportare, il che lo rende indispensabile in ogni officina.

Pettine per filettature in pollici e metriche

Pettine per controllare il profilo della filettatura di viti metriche e in pollici. Pettini per filettature (Modello u) 52 modelli in pollici e metrici. 4 modelli metrici nell'intervallo da 0,25 a 6,00. Calibri da 28 pollici che vanno da 4G a 62G

Come usare un pettine per fili?

passo della filettatura: 4G, 4.5G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 26G, 28G, 30G, 32G, 36G, 40G, 48G, 60G, 62G

calibri metrici a 60°:

passo della filettatura: 0,25, 0,3, 0,35, 0,4, 0,45, 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0

Cos'è un calibro per filettature?

Un calibro per filettature, noto anche come pettine per il passo delle filettature, è uno strumento di precisione da officina utilizzato per identificare il tipo e il passo della filettatura in componenti metallici come raccordi, punte, manicotti o viti. Il suo compito principale è quello di selezionare rapidamente e con precisione il profilo di filettatura appropriato, consentendo di determinare se una data filettatura è metrica, imperiale, per tubi, fine o conica. Nell'idraulica di potenza, dove esiste un'enorme varietà di connessioni filettate, un calibro per filettature è uno strumento indispensabile: aiuta a evitare errori di montaggio, garantisce la tenuta dei sistemi e facilita la selezione degli elementi di fissaggio appropriati.

Costruzione e funzionamento del controllore del passo della filettatura

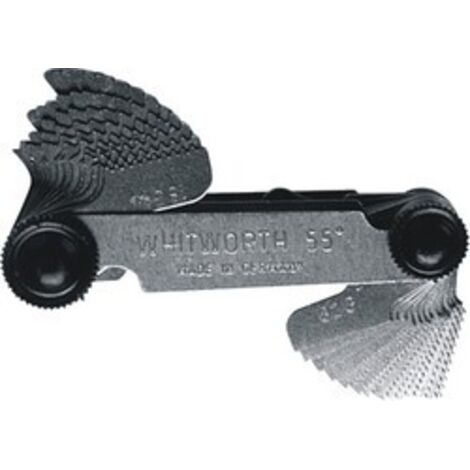

Il controllore di filettature in pollici è costituito da una serie di piastre di acciaio tagliate con precisione (alette), ciascuna con uno specifico passo di filettatura. Le alette sono contrassegnate con valori in millimetri o TPI (filetti per pollice), consentendo all'utente di abbinare facilmente il modello al componente in fase di test. In pratica, la misurazione è molto rapida: basta selezionare la linguetta appropriata, applicarla alla filettatura e verificare che i tagli aderiscano perfettamente alla filettatura. Se la forma e la spaziatura corrispondono perfettamente, significa che il passo della filettatura specificato è stato identificato correttamente. La maggior parte dei modelli, come il pettine per filettature Hydron, ha un sistema di montaggio della lama incernierato, che consente di piegarlo e aprirlo comodamente e lo protegge da danni e sporco.

Utilizzo nell'idraulica e nelle officine tecniche

Il pettine per filettature è ampiamente utilizzato nei settori idraulico, dei servizi e industriale. È particolarmente utile per: installare e riparare sistemi idraulici di potenza, selezionare raccordi e estremità filettate appropriati, identificare filettature in manicotti, gomiti, raccordi a T e manicotti differenziali, controllare le filettature durante le riparazioni dei tubi flessibili idraulici e verificare i componenti prima di crimparli o sostituirli. Questo piccolo strumento aiuta a evitare errori quando si collegano componenti con filettature BSP, BSPT, NPT, UNF, UNC o metriche, il che è fondamentale per la sicurezza e la tenuta di un sistema idraulico.

Vantaggi dell'utilizzo di un controllore di filettature

Calibro per filettature: identificazione precisa del passo e del tipo di filettatura

Un calibro per filettature, come il controllore del passo della filettatura, è uno strumento essenziale nell'idraulica e nella manutenzione di macchinari industriali. Consente una determinazione rapida e precisa del passo della filettatura metrica e imperiale, fondamentale per la selezione dei componenti di installazione corretti. Grazie ad esso, è possibile abbinare in modo impeccabile raccordi idraulici, riduzioni o adattatori a una connessione filettata esistente. In pratica, un calibro per filettature aiuta a evitare confusione quando si distinguono sistemi come BSP, NPT o filettature metriche, il che è estremamente importante durante l'assemblaggio giunti idraulici, riduttori o adattatori. Un dispositivo di misurazione del passo della filettatura riduce al minimo il rischio di selezione errata dei componenti, soprattutto quando si distinguono filettature BSP e NPT, e in combinazione con tabella di selezione delle filettature consente un'identificazione professionale e sicura dei componenti del sistema idraulico.
