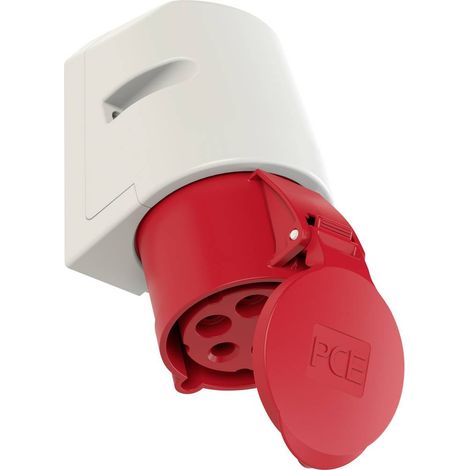

Presa fissa PCE 125-6 32A 5P 400V IP44 rossa

PCE / 125-6 Presa CEE fissa 32 A 5P 400 V IP44 - 125-6 PCE PCE 125-6 è una presa CEE fissa. Parametri di connessione: 32 A, 5 (3P+N+Z), 400 V, IP44. Per la creazione di un punto di connessione CEE fisso in impianti industriali. CORRENTE NOMINALE IEC 32 A DISPOSIZIONE POLI 5 (3P+N+Z) GRADO DI PROTEZIONE IP44 MONTAGGIO Montaggio superficiale Applicazione Per la creazione di un punto di connessione CEE fisso in impianti industriali. Dati tecnici Produttore / marchio PCE Simbolo del produttore 125-6 Corrente nominale IEC 32 A Configurazione dei poli 5 (3P+N+Z) Grado di protezione IP44 Installazione Montaggio superficiale Numero di poli 5 Tensione e frequenza CEE 400 V (50/60 Hz) rosso Posizione del contatto di protezione 6 h Colore di identificazione Rosso Ingresso filo Dall'alto e dal retro Materiale Plastica Materiale dei contatti CuZn Superficie dei contatti Senza rivestimento Metodo di montaggio Montaggio interno Materiale dell'alloggiamento PA6 Materiale dei contatti e rivestimento Ottone Collegamento dei fili Morsetti a vite Sezione del filo flessibile 2,5-6 mm2 Coppia di serraggio della vite di contatto 110 Ncm Lunghezza di spelatura della guaina 50 mm Lunghezza di spelatura del nucleo 12-14 mm Temperatura ambiente -25 - 40 gradi C Resistenza alla temperatura -25 - 80 gradi C Sezione del filo rigido 2,5-10 mm2 Progettazione e selezione L'alloggiamento è realizzato in PA6. La disposizione dei contatti di questa variante è 5 (3P+N+Z). Collegamento del cavo: morsetti a vite. Contatti: ottone. Condizioni d'uso Nella scelta di una connessione CEE, tenere conto della corrente, del numero di poli, della tensione, della frequenza e della posizione del contatto di protezione indicati nella tabella. Documentazione del produttore Scheda catalogo 125-6 (PDF) Prodotti correlati Presa fissa CEE 32 A 5 poli 400 V IP67 - 1252-6 PCE. Altra variante dello stesso gruppo. Confrontare parametri, dimensioni e dotazioni prima della selezione. Presa fissa CEE 32 A 5 poli 400 V IP67 - 1252-6P PCE. Altra variante dello stesso gruppo. Confrontare parametri, dimensioni e dotazioni prima della selezione. Presa fissa CEE 32 A 5 poli 400 V IP67 - 1252-6v PCE. Altra variante dello stesso gruppo. Confrontare parametri, dimensioni e dotazioni prima della scelta.
