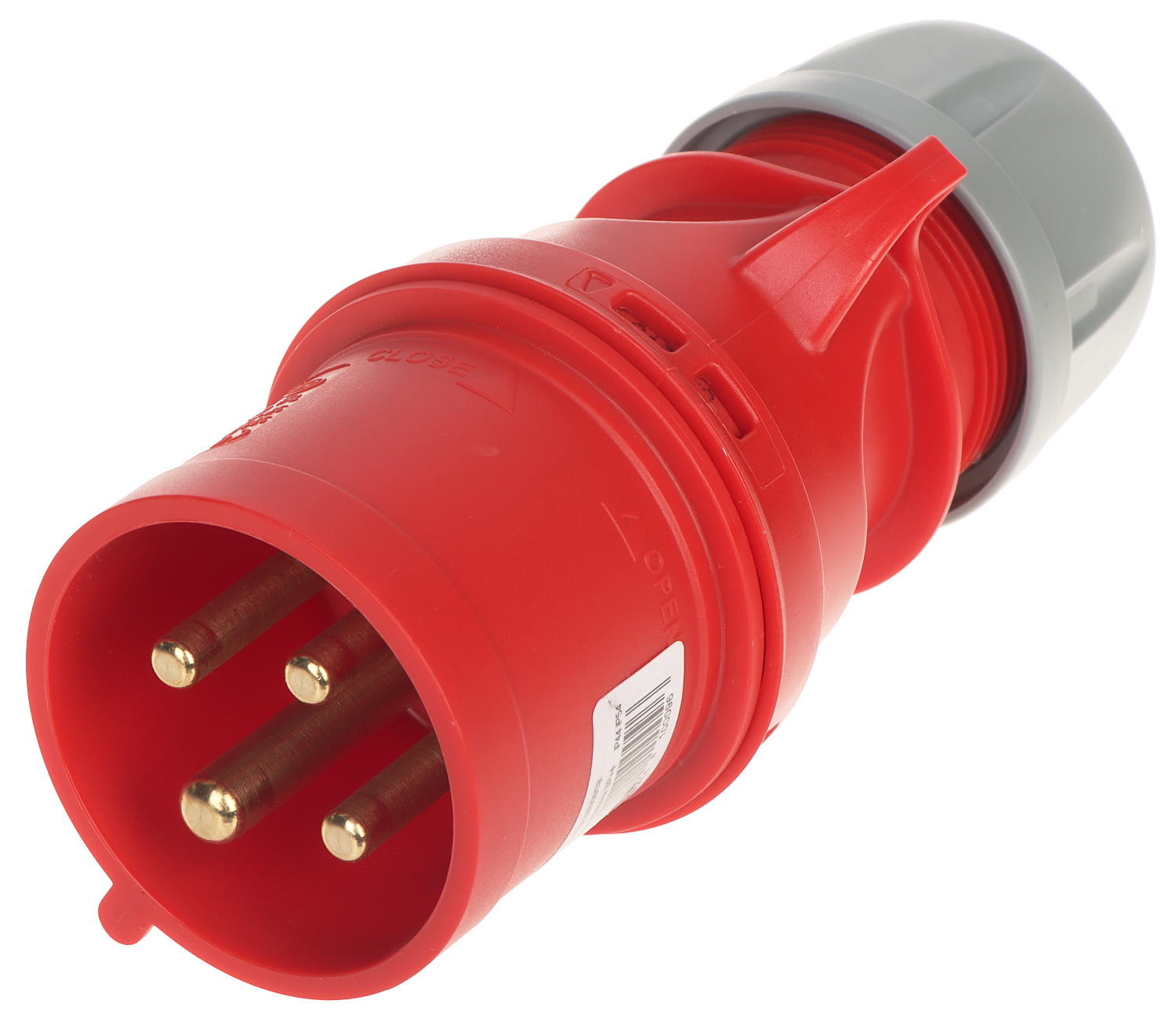

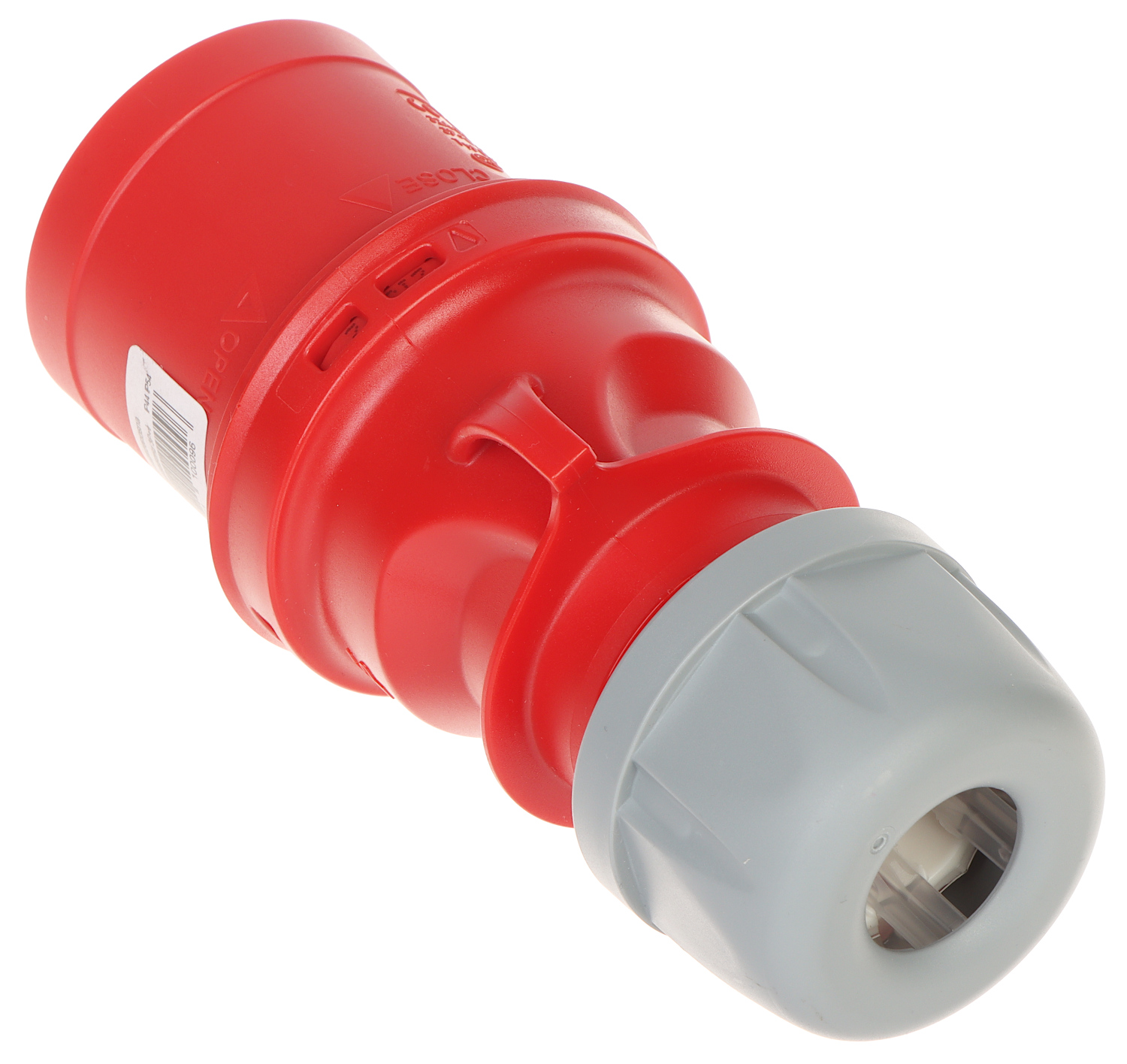

Spina portatile PCE Shark 32A 4P 400V IP44 rossa 024-6

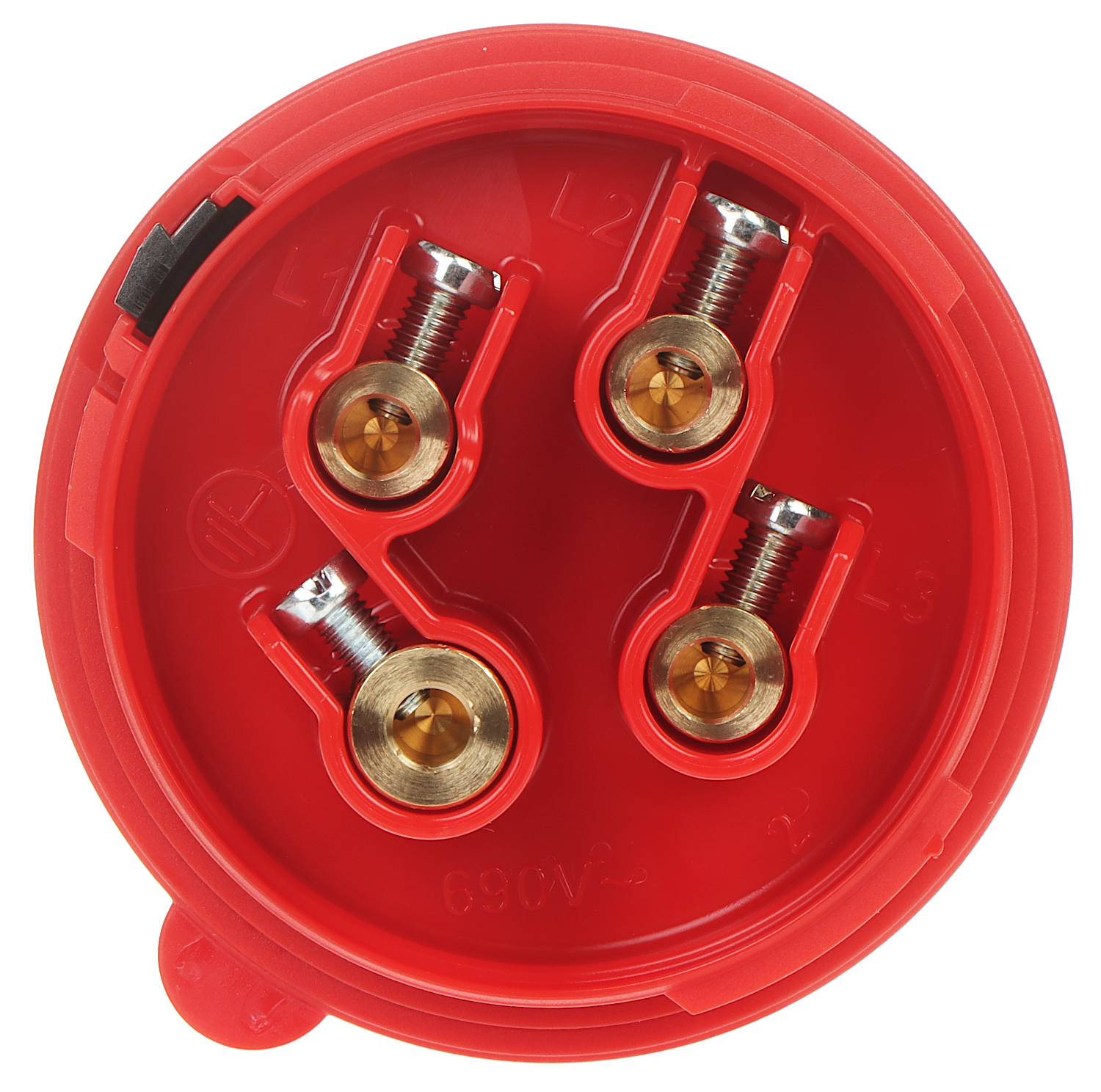

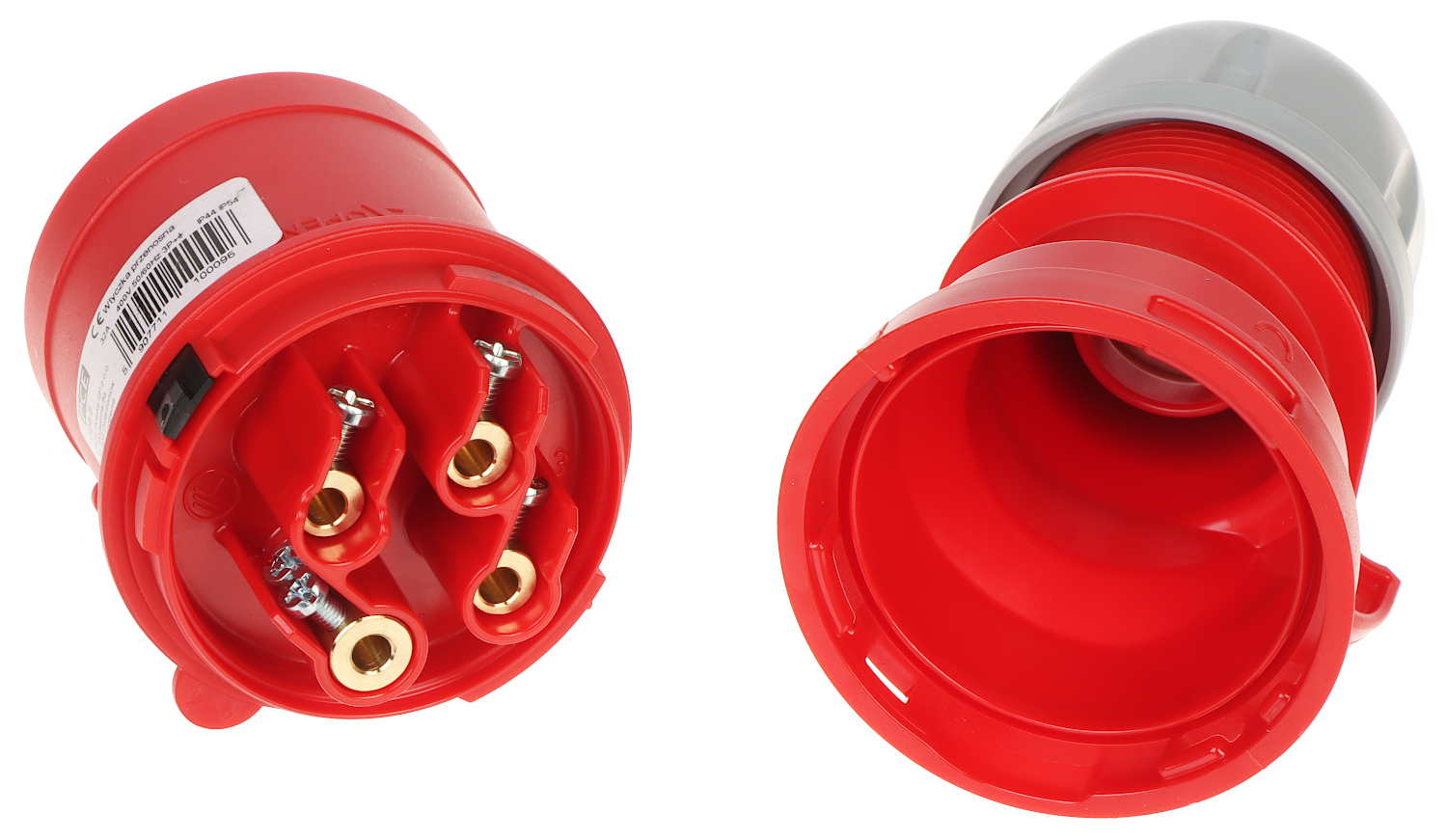

PCE / 024-6 Spina portatile CEE SHARK 32 A 4P 400 V IP44/IP54 - 024-6 PCE PCE 024-6 è una spina portatile CEE della serie SHARK. Parametri di connessione: 32 A, 4 (3P+E), 400 V, IP44/IP54. Per la terminazione del cavo di collegamento in un impianto industriale CEE. CORRENTE NOMINALE IEC 32 A DISPOSIZIONE POLI 4 (3P+E) GRADO DI PROTEZIONE IP44/IP54 (marcatura del produttore) NUMERO DI POLI 4 Applicazione Per la terminazione del cavo di collegamento in un impianto industriale CEE. Dati tecnici Produttore / marchio PCE Simbolo del produttore 024-6 Corrente nominale IEC 32 A Configurazione dei poli 4 (3P+Z) Grado di protezione IP44/IP54 (marcatura del produttore) Numero di poli 4 Tensione e frequenza CEE 400 V (50/60 Hz) rosso Posizione del contatto di protezione 6 h Colore di identificazione Rosso Ingresso cavo Pressacavo Direzione di connessione Dritto Materiale Plastica Materiale dei contatti CuZn Superficie di contatto Senza rivestimento Materiale dell'alloggiamento PA6 Materiale dei contatti e rivestimento Ottone Collegamento del cavo Morsetti a vite Diametro esterno del cavo 11,5 - 20 mm Sezione trasversale del conduttore flessibile 2,5-6 mm2 Coppia di serraggio della vite di contatto 110 Ncm Coppia di serraggio del pressacavo 600 Ncm Lunghezza di spelatura della guaina 50 mm Lunghezza di spelatura del nucleo 12-14 mm Temperatura ambiente -25 - 40 gradi C Resistenza Intervallo di temperatura -25 - 80 gradi C Serie SHARK Progettazione e selezione L'alloggiamento è realizzato in PA6. La disposizione dei contatti di questa variante è 4 (3P+Z). L'ingresso è progettato per un cavo con diametro esterno di 11,5 - 20 mm. Collegamento del cavo: morsetti a vite. Contatti: ottone. Condizioni d'uso Nella scelta di una connessione CEE, tenere conto della corrente, del numero di poli, della tensione, della frequenza e della posizione del contatto di protezione indicati nella tabella. Documentazione del produttore Scheda catalogo 024-6 (PDF) Prodotti correlati Spina portatile CEE SHARK 32 A 4P 400 V IP66/IP67 - 0242-6 PCE. Un'altra variante dello stesso gruppo. Confrontare parametri, dimensioni e dotazioni prima della selezione. Spina portatile CEE SHARK 16 A 4P 400 V IP66/IP67 - 0142-6 PCE. Un'altra variante dello stesso gruppo. Confrontare parametri, dimensioni e dotazioni prima della selezione. Spina portatile CEE SHARK 16 A 4P 400 V IP44/IP54 - 014-6 PCE. Un'altra variante dello stesso gruppo. Confrontare parametri, dimensioni e dotazioni prima della scelta.
