Circuito stampato universale bifacciale per prototipi, 20 x 80 mm (verde)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione

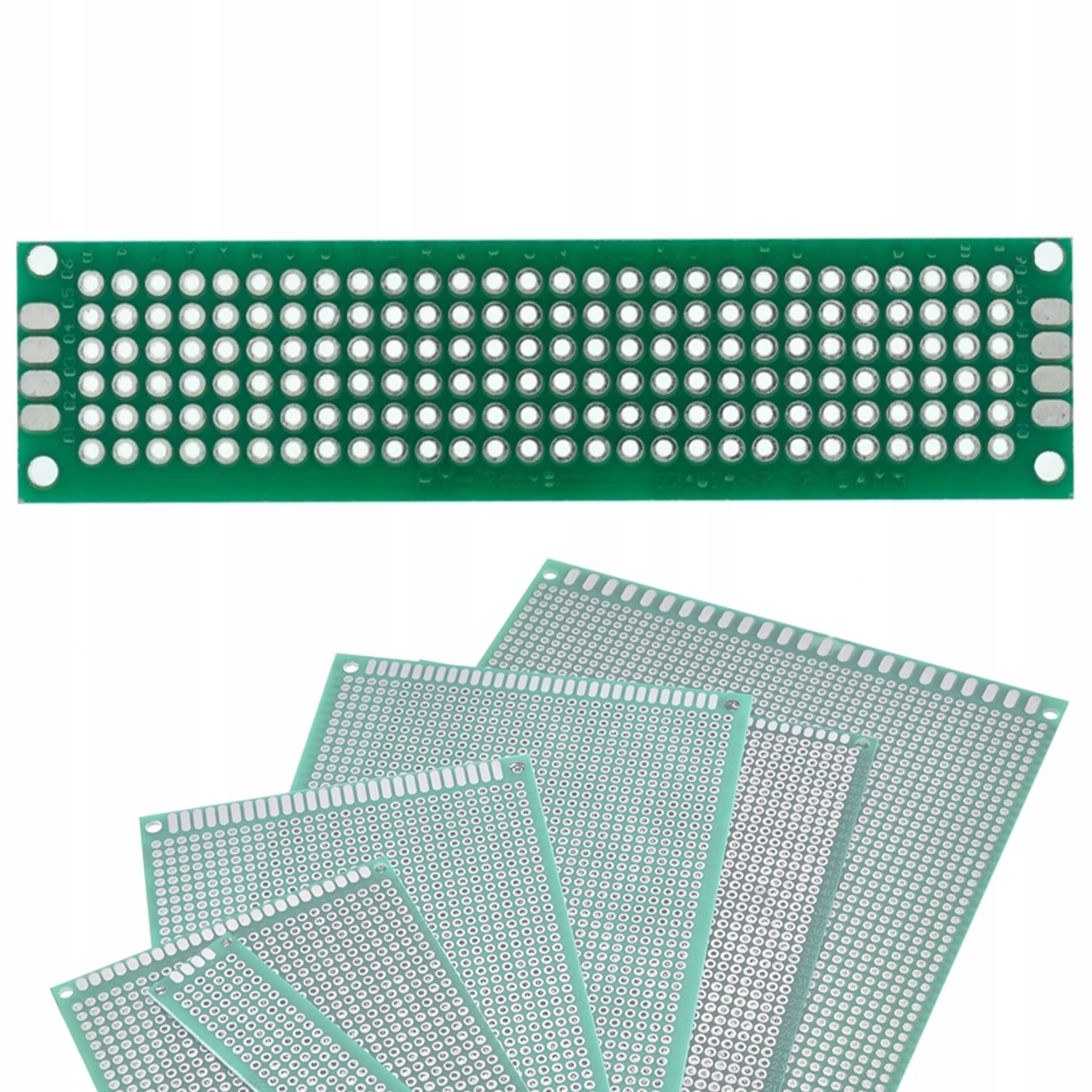

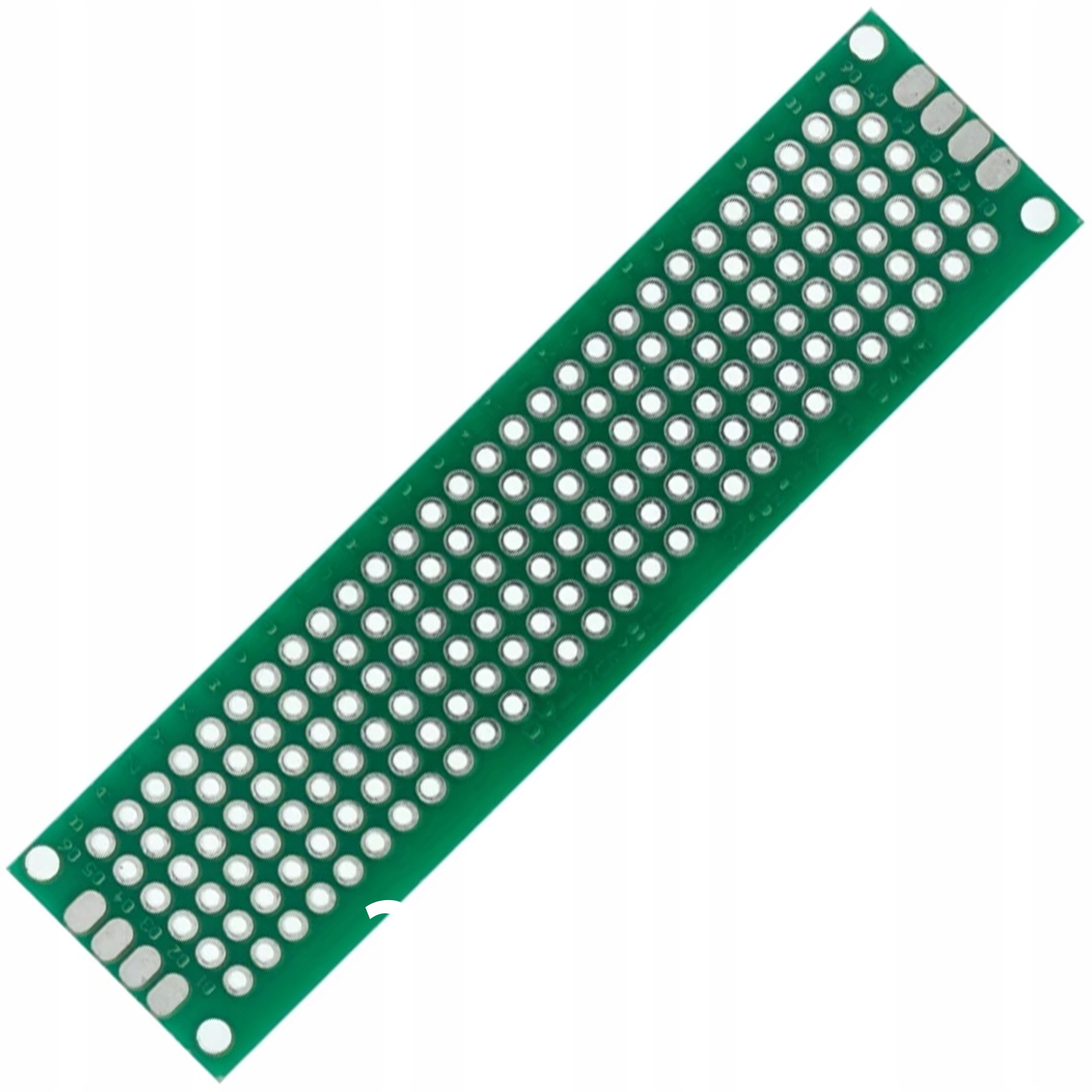

Tavoletta di prototipazione universale bifacciale Rosfix Stampata 20 x 80 mm (Verde)Scheda universale a doppia faccia di 20 x 80 mm, progettata per la realizzazione di circuiti prototipo utilizzando componenti a foro passante (THT) come resistori, condensatori, LED e circuiti integrati in package DIP. La scheda consente l'assemblaggio di qualsiasi circuito elettronico grazie a fori con passo di 2,54 mm disposti in una matrice rettangolare.
La scheda è dotata di due file di piazzole ovali su ciascuno dei lati più corti, che consentono una comoda saldatura di fili sottili. I fori metallizzati non sono collegati da percorsi predefiniti, consentendo la massima libertà nella pianificazione dei collegamenti tra i componenti.
È possibile utilizzare fili sottili (kynar) o fili intrecciati isolati per realizzare ponticelli tra le piazzole di saldatura. Quattro fori di montaggio consentono un comodo montaggio della scheda in un alloggiamento per dispositivi prototipo o su un supporto.
✳️ Applicazione:
Le schede universali sono ideali per il montaggio di circuiti elettronici durevoli tramite saldatura, mentre le breadboard consentono la costruzione di circuiti senza saldatura, il che permette il riutilizzo dei componenti.
✳️ Specifiche:

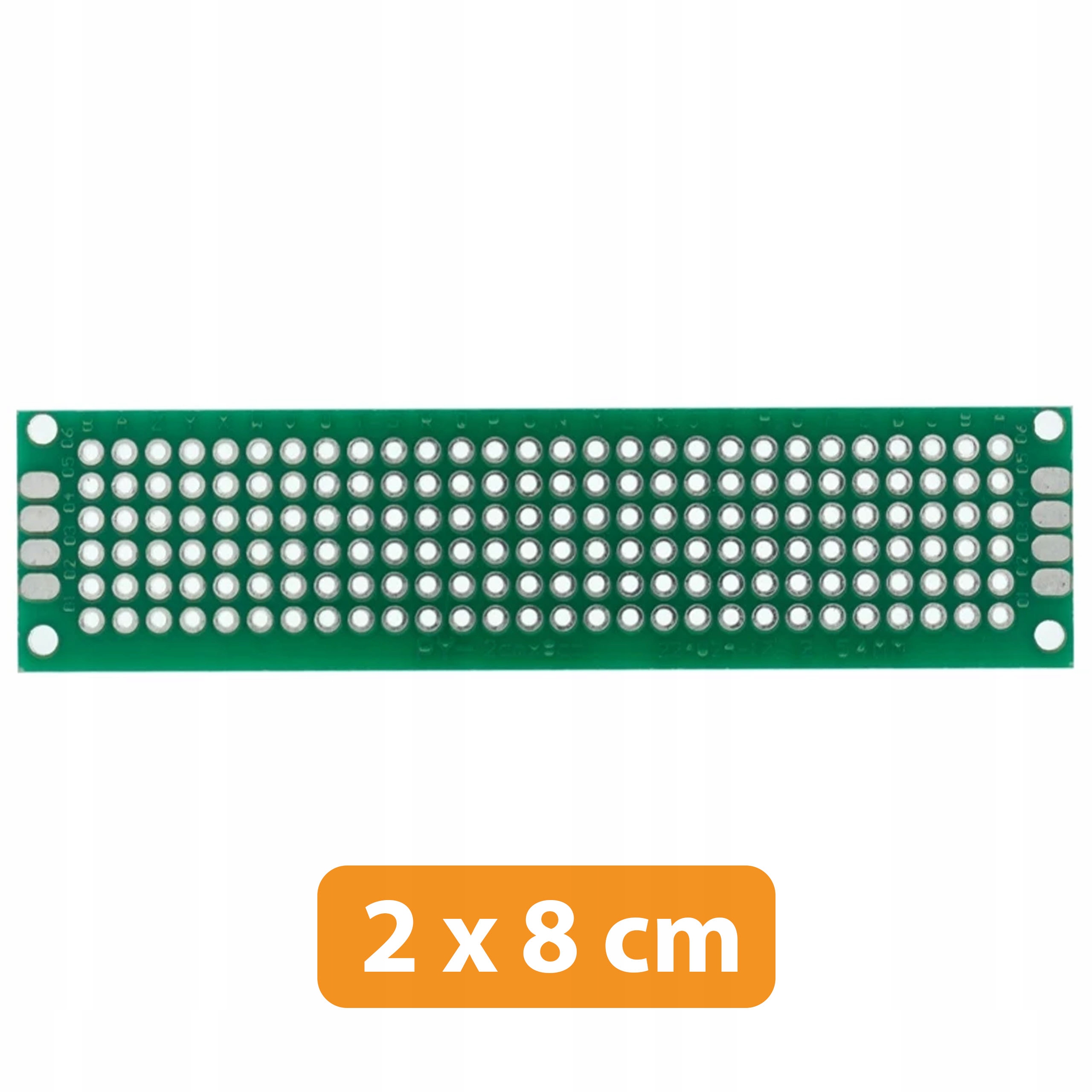

- Dimensioni: 20 x 80 mm
- Colore maschera di saldatura: Verde
- Montaggio: Foro passante (THT)
- Passo foro: 2,54 mm
- Fori di montaggio: 4, posizionati simmetricamente negli angoli
Caratteristiche
- MarcheAUTRES
- Lunghezza8 cm
- Larghezza2 cm
- Altezza36 cm
- Peso90 g
