PCB prototipo universale a doppia faccia 50 x 70 mm (verde)

Rosfix doppia faccia universale prototipo stampato 50 x 70 mm (verde)

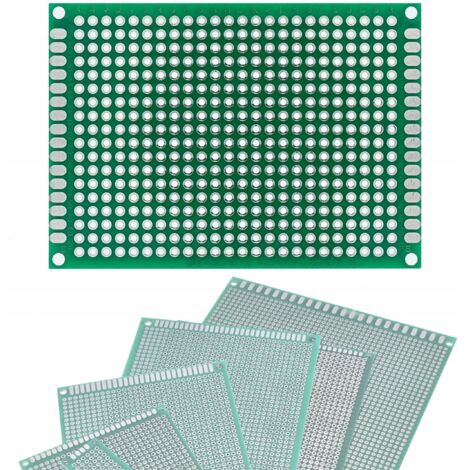

Scheda universale doppia faccia con dimensioni 50 x 70 mm, destinata alla costruzione di prototipi con componenti a foro passante (THT), quali resistori, condensatori, diodi LED e circuiti integrati in contenitori di tipo DIP. La scheda consente il montaggio di qualsiasi circuito elettronico grazie ai fori con passo da 2,54 mm, disposti in una matrice rettangolare.

La scheda è dotata di due file di pad ovali su ciascuno dei lati più corti, che consentono di saldare comodamente fili sottili. I fori metallizzati non sono collegati da piste predefinite, il che offre piena libertà nella progettazione dei collegamenti tra i componenti.

Per realizzare i ponticelli tra i campi di saldatura è possibile utilizzare un filo sottile (kynar) o cavi isolati di tipo corda. Quattro fori di montaggio consentono di fissare comodamente la scheda nell'alloggiamento del prototipo o su un supporto.

✳️ Applicazione:

Le schede universali sono ideali per il montaggio di circuiti elettronici permanenti mediante saldatura, mentre le schede a contatto consentono di costruire circuiti senza saldatura, il che permette di riutilizzare più volte i componenti.

✳️ Specifiche:

• Dimensioni: 50 x 70 mm
• Colore della maschera di saldatura: verde
• Montaggio: a foro passante (THT)
• Raster dei fori: 2,54 mm
• Foranti di montaggio: 4, posizionati simmetricamente agli angoli
