Descrizione generale
Il BXS-ST(W) della serie BX Shield è un sensore di movimento PIR da esterno cablato a tendina progettato per garantire una protezione perimetrale precisa e altamente affidabile. Sviluppato da Optex, questo rivelatore combina tecnologia avanzata a infrarossi passivi con logiche intelligenti di analisi digitale per ridurre drasticamente i falsi allarmi e rilevare esclusivamente intrusioni reali. Il sensore offre una copertura a tendina fino a 12 metri su ciascun lato, ideale per la protezione di facciate di abitazioni, finestre e porte perimetrali, balconi, terrazze e ingressi, nonché perimetrali di edifici commerciali e industriali. Le aree di rilevamento destra e sinistra sono completamente indipendenti, consentendo una configurazione personalizzata in base alla struttura e alle esigenze di sicurezza. La distanza può essere regolata su 5 livelli: 2,5 m, 3,5 m, 6 m, 8,5 m e 12 m.Specifiche tecniche
- Modello: BXS-STW
- Metodo di rilevamento: Infrarosso passivo (PIR)
- Area di rilevamento: Regolabile fino a 24 m (12 m su ciascun lato), con un'ampiezza di 180°
- Zone PIR: 4 zone (2 per lato)
- Velocità rilevabile: 0,3 – 2 m/s
- Sensibilità: 4 livelli (Estremamente Alta / Alta / Media / Bassa) regolabili indipendentemente per lato
- Alimentazione: 9,5 – 18 VDC
- Assorbimento: 31 mA max. a 12 VDC
- Periodo di allarme: 2 ±1 sec.
- Tempo di riscaldamento: ≤ 60 sec. (LED lampeggiante)
- Uscita allarme Destra (R): 28 VDC, 0,1 A max., selezionabile NO/NC, modalità Individuale o Generale
- Uscita allarme Sinistra (L): 28 VDC, 0,1 A max., selezionabile NO/NC, modalità Individuale o Generale
- Uscita antisabotaggio: NC 28 VDC, 0,1 A max. (attiva alla rimozione frontalino/unità)
- Indicatore LED: Rosso (Riscaldamento / Allarme / Walk Test)
- Temperatura di esercizio: -30°C ~ +60°C
- Umidità relativa: 95% max.
- Grado di protezione: IP55
- Installazione: Esterno
- Altezza di montaggio: 0,8 – 1,2 m

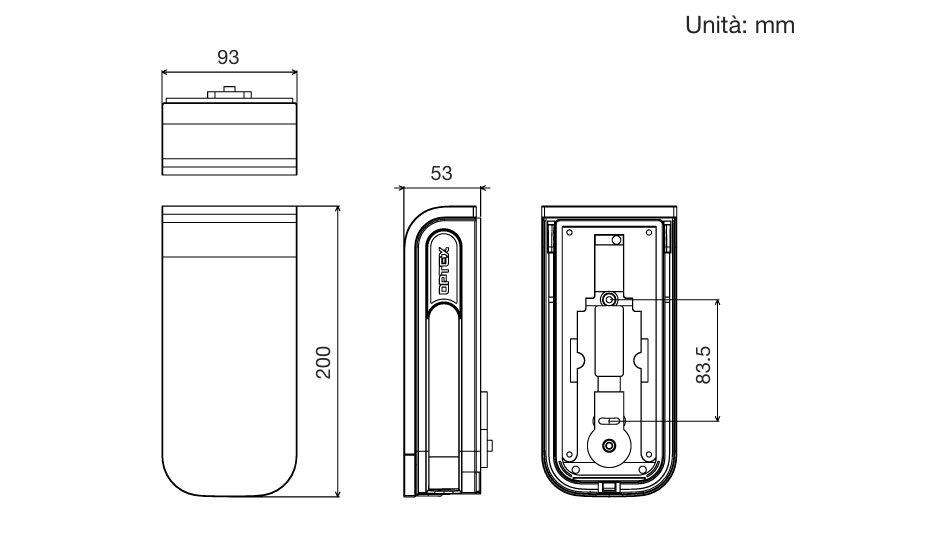

- Dimensioni (A × L × P): 199,7 × 92,8 × 52,7 mm
- Peso: 430 g
- Accessori inclusi: 2 viti (4 × 20 mm)
- Telecamera integrata: No
Compatibilità e accessori
Il BXS-ST(W) dispone di uscite di allarme indipendenti per lato, permettendo l’integrazione con:
- Telecamere TVCC fisse
- Telecamere PTZ
- Sistemi di allarme cablati
- Sistemi di sicurezza professionali
Installazione
Progettato per facilitare il lavoro degli installatori, il sensore include:
- Sistema di apertura a 90° per accesso rapido alle impostazioni
- Livella integrata per installazione precisa
- Struttura robusta per uso esterno
- Design discreto e moderno
Utilizzo
Il sensore consente una regolazione completa della sensibilità per adattarsi a qualsiasi scenario, con capacità di rilevare differenze di temperatura fino a 1°C. Include inoltre una modalità ad altissima sensibilità, ideale per ambienti in cui la differenza termica tra il corpo umano e lo sfondo è minima.
Altre informazioni
- Grado di sicurezza: Grado 2
- Classe ambientale: Classe 4
