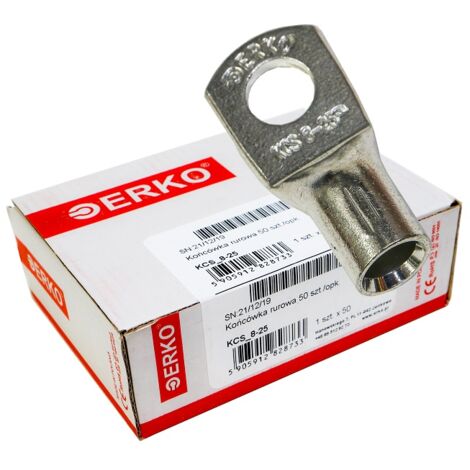

Occhiello per tubo KCS CU 25mm M8 50pz ERKO

Terminale ad anello per tubo in Cu KCS 8-25 50 pz. Dati tecnici Produttore: ERKO Serie di prodotti: KCS Indice del produttore: KCS_8-25/50 EAN5905912828733 Occhiello a forma di punta Angolo di connessione Dritto Materiale Rame Modello senza colletto Tipo di cavo Multipolare Dimensioni filettatura connessione metrica mm2 8 Con isolamento NO Con foro di ispezione NO Protezione superficiale Stagnatura Sezione nominale [mm2] 25 Terminali ad anello tubolare in rame serie DIN (galvanizzati) conformi a Norma DIN 46235, per pressatura. Consentono la terminazione dei conduttori del cavo rame, vengono utilizzati dove è necessario il collegamento cavo ad es. un quadro, una sbarra o un altro dispositivo che utilizza morsetto a vite. Aumenta l'uso dei terminali ad anello DIN sicurezza e durata di questo tipo di connessioni. A differenza delle connessioni saldato, l'uso di terminali ad anello riduce il rischio di surriscaldamento vene e isolamento. Quando si crimpano i nuclei dei settori, è necessario premerli rimodellarlo "rotondo". Tutti i terminali ad anello tubolare in rame sono soggetti a ulteriori processi di indurimento e cottura a 700°C. Questo processo rimuove ogni impurità dal materiale di cui è composto c'è un finale. Punte temprate rispetto a punte non temprate sono meno suscettibili alla formazione di crepe e microfessure durante la pressatura e quindi avere parametri operativi migliori. Per la norma DIN 46235 la tolleranza dimensionale per la dimensione "d1" è per sezioni trasversali 10-150 mm2 è +/- 0,3 mm per sezioni trasversali 185-400 m2 +/- 0,4 mm, per dimensioni 500-625 mm2 +/- 0,5 mm, tolleranza per la dimensione "b" della sezione 10-70 mm2 è +/- 1 mm, per sezioni tra 95 e 625 mm2 è +/- 2 mm per tutta la gamma delle sezioni la tolleranza dimensionale per la grandezza “l1” è +2 mm, per la quota "c" -3 mm. Efficienza di crimpatura (fissaggio della punta cavo) dipende dall'uso dello strumento appropriato e dall'adattamento sezione trasversale della matrice. materiale: rame elettrolitico (conforme alla norma EN13600) strato minimo di stagnatura: 3μm tolleranza dimensionale sec. DIN 46235
