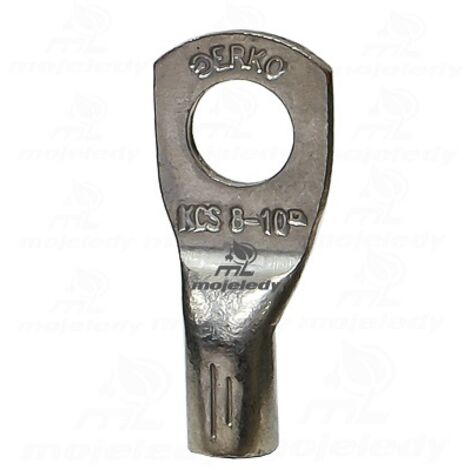

Terminale ad anello tubolare Cu KCS 8-10 /1 pz./

Dati tecnici

• Produttore: ERKO
• Serie di prodotti: KCS
• Indice del produttore: KCS_8-10
• EAN 5905912828603
• Forma del terminale Anello
• Angolo di connessione Diritto
• Materiale Rame
• Modello senza collare
• Tipo di cavo Multi-strand
• Dimensioni filettatura connessione metrica 8
• Con isolamento NO
• Con foro di ispezione NO
• Protezione superficiale Stagnatura
• Sezione nominale [mm2] 10

Capicorda ad anello tubolare in rame serie DIN (stagnati elettroliticamente) conformi alla norma DIN 46235, per crimpatura. Consentono la terminazione di conduttori in rame e vengono utilizzati ovunque sia necessario collegare un conduttore, ad esempio, a un quadro di distribuzione, a una barra collettrice o ad altri dispositivi tramite un morsetto a vite. L'utilizzo di capicorda ad anello DIN aumenta la sicurezza e la durata di questo tipo di collegamento. A differenza dei collegamenti saldati, i capicorda ad anello riducono il rischio di surriscaldamento dei conduttori e dell'isolamento. Quando si crimpano conduttori a forma di settore, è necessario riformarli in una forma "rotonda".

Tutti i capicorda ad anello tubolare in rame vengono sottoposti a un ulteriore processo di tempra e cottura a 700 °C. Questo processo rimuove eventuali contaminanti dal materiale di cui è composto il capocorda. I terminali temprati, a differenza dei terminali non temprati, sono meno soggetti a cricche e microcricche durante la crimpatura e quindi presentano parametri operativi migliori. Per la norma DIN 46235, la tolleranza dimensionale per la dimensione "d1" per sezioni 10-150 mm² è di +/- 0,3 mm per sezioni 185-400 mm² +/- 0,4 mm, per dimensioni 500-625 mm² +/- 0,5 mm, la tolleranza per la dimensione "b" per sezioni 10-70 mm² è di +/- 1 mm, per sezioni tra 95 e 625 mm² è di +/- 2 mm e per l'intero intervallo di sezioni, la tolleranza dimensionale per la dimensione "l1" è di +2 mm e per la dimensione "c" di -3 mm. L'efficacia della crimpatura (fissaggio del terminale al cavo) dipende dall'utilizzo dell'utensile appropriato e di una matrice adattata alla sezione.

• materiale: rame elettrolitico (secondo EN13600)
• strato minimo di stagno: 3μm
• tolleranza dimensionale secondo DIN 46235
