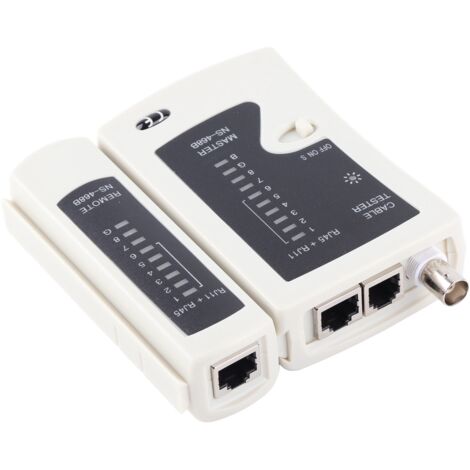

NS-468B Tester universale per cavi BNC/RJ45/RJ11 - con custodia, alimentatore da 9 V

Caratteristiche:

1. Modalità di scansione automatica: il tester di rete adotta una modalità di scansione automatica, che può eseguire test rapidamente.
2. Aspetto semplificato: il tester di rete ha un aspetto semplificato e si conforma al design ergonomico.
3. Design resistente alle cadute: il tester di rete adotta un design resistente alle cadute e alla luce, più adatto per la costruzione in loco.
4. Dotato di una custodia in pelle: questo tester di rete è dotato di una morbida borsa per un facile trasporto.
5. Test con un solo tasto: il tester di rete è dotato di un semplice test con un solo tasto, che garantisce un'elevata qualità.

Specifiche:

Tipo di articolo: tester per cavi di rete BNC
Materiale: guscio in ABS
Modello: NS-468B
Cavo di prova: RJ45 RJ11
Alimentazione: batteria laminata CC 9 V [batteria non inclusa]
Consumo energetico: 25 mA
Come si usa:
Metodi di prova:
1. Testare i doppini intrecciati 1, 2, 3, 4, 5, 6, 7, 8, G uno per uno (coppia) per determinare quale (a destra) è difettoso, in cortocircuito o aperto.
2. L'interruttore "OFF" è chiuso, "ON" è la velocità di prova normale e "S" è la velocità di prova lenta.
3. Test doppino intrecciato: accendere l'alimentazione, collegare il cavo di rete rispettivamente al tester principale e al tester remoto. I LED host lampeggeranno da 1 a G uno alla volta, come mostrato nella figura seguente:
Tester principale: 1-2-3-4-5-6-7-8-G
Tester remoto: 1-2-3-4-5-6-7-8-G (RJ45)
1-2-3-4--------------(RJ11)
Se il cablaggio non è normale, verrà visualizzato quanto segue:
a. Quando un cavo di rete, come la linea 3, è scollegato, i LED sul tester principale e sul terminale di test remoto n. 3 non si accendono.
b. Quando più linee non sono disponibili, diverse linee non si accendono. Quando il cavo di rete è collegato a meno di 2 linee, la spia luminosa non si accende.
C. Quando entrambe le estremità dei cavi di rete sono fuori servizio, ad esempio 2 o 4 fili sono fuori servizio, il display è il seguente:
Il tester principale rimane invariato: 1-2-3-4-5-6-7-8-G
Il terminale di test remoto è: 1-4-3-2-5-6-7-8-G
d. Quando il cavo di rete presenta 2 cortocircuiti, il tester principale non si accenderà e i due fili sul terminale di test remoto mostreranno indicatori di cortocircuito debolmente accesi. Se sono presenti più di 3 fili (inclusi 3 fili), tutti i fili in cortocircuito saranno in cortocircuito. Gli indicatori per più numeri di linea saranno spenti.
4. Per testare lo splitter e il modulo di montaggio a parete, sono necessari due ponticelli corrispondenti (ad esempio 110P4-RJ45) da collegare al tester.
5. Test del cavo coassiale: se il cavo è in buone condizioni, i LED BNC su entrambe le estremità lampeggeranno contemporaneamente in verde.

Contenuto della confezione:

La confezione include: 1 tester di rete
1 manuale utente in inglese
1 custodia
