Descrizione generale
Il trasformatore incapsulato da 12VA è progettato per fornire una tensione di uscita di 24V con una corrente nominale di 0,25A. Questo dispositivo è ideale per applicazioni su circuiti stampati e offre una protezione termica tramite fusibile. La sua costruzione robusta e le specifiche tecniche lo rendono adatto per un'ampia gamma di utilizzi nel settore dell'elettronica.Specifiche tecniche
- Tipo di montaggio: Circuito stampato, foro passante
- Colore primario: Nero
- Colore secondario: Rosso

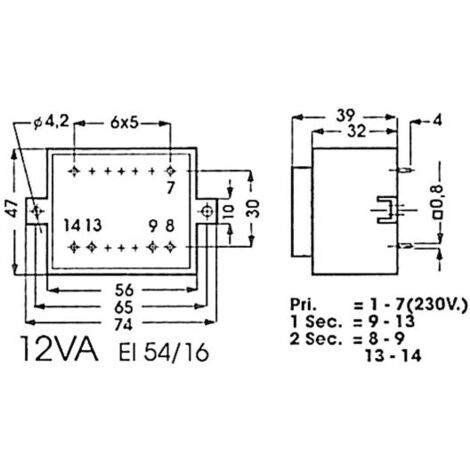

- Profondità: 47 mm
- Altezza: 39 mm
- Larghezza: 74 mm
- Peso: 382 g
- Numero di uscite: 2
- Tipo di trasformatore: Incapsulato
- Rigidità dielettrica: > 5 kV
- Corrente nominale in uscita: 0,25 A
- Resistenza di isolamento VDC: > 5 MΩ
- Tensione nominale di uscita: 24 V
- Potenza del trasformatore: 12 VA
- Temperatura massima per Classe E: 95 °C
- Temperatura massima dei materiali: 120 °C
- Tolleranza massima della tensione secondaria a 230 V: 7 %
- Tolleranza minima della tensione secondaria a 230 V: 3 %
- Temperatura ambiente massima: 40 °C
- Frequenza di ingresso nominale: 50/60 Hz
- Tensione di ingresso nominale: 230 V
Compatibilità e accessori
- Tipo di terminazione: Pin di saldatura
Installazione
- Montaggio su circuito stampato con tecnologia a fori passanti
Utilizzo
- Adatto per applicazioni elettroniche che richiedono una tensione di uscita stabile di 24V
Altre informazioni
- Certificazioni: Distanze superficiali e ingombro secondo IEC 742
- Possibilità di protezione termica tramite fusibile: Sì
