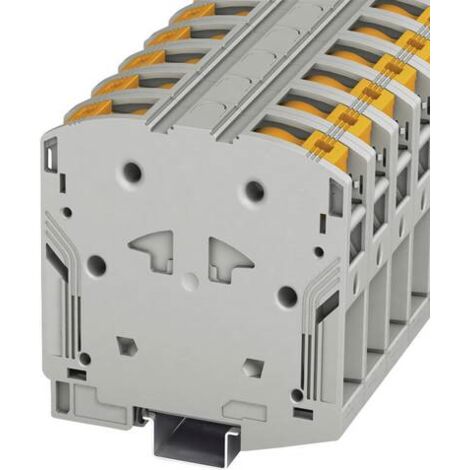

PHOENIX - LANCIA TERMINALE INVERTER POWER TURN 50 20 MM GRIGIO PHOENIX CONTACT 3260050

PTPOWER 50 - Bloc de jonction de puissance - Réf. 3260050Données commercialesRéférence 3260050Conditionnement 10 Unité(s)Commande minimum 10 Unité(s)Clé de vente BE2211Product key BE2211Page catalogue Page 137 (C-1-2019)GTIN 4046356998000Poids par pièce (emballage compris) 156,92 gPoids par pièce (hors emballage) 152 gNuméro du tarif douanier 85369010Pays d'origine PLCaractéristiques techniquesPropriétés du produitType de produit Bloc de jonction de puissanceNombre de pôles 1Nombre de connexions 2Nombre de rangées 1Potentiels 1Propriétés électriquesTension de tenue aux chocs assignée 8 kVPuissance dissipée maximale en condition nominale 4,73 WCaractéristiques de raccordementNombre de raccordements par étage 2Section nominale 50 mm²Section assignée AWG 2/01er étageLongueur à dénuder 30 mm ... 32 mmGabarit A10Connexion selon la norme CEI 60947-7-1Section de conducteur rigide 10 mm² ... 70 mm²Section du conducteur AWG 6 ... 2/0 (conversion selon CEI)Section de conducteur souple 10 mm² ... 70 mm²Section de conducteur souple [AWG] 6 ... 2/0 (conversion selon CEI)Section de conducteur flexible (embout sans douille en plastique) 10 mm² ... 50 mm²Section de conducteur flexible (embout avec douille en plastique) 10 mm² ... 50 mm²Section avec pont d'insertion rigide 10 mm² ... 50 mm²Section avec pont d'insertion souple 10 mm² ... 50 mm²Flexibilité de la section avec ponts d'insertion munis d'embouts sans douille en plastique 10 mm² ... 50 mm²Flexibilité de la section avec ponts d'insertion munis d'embouts avec douille en plastique 10 mm² ... 50 mm²Int. nom. 150 ACourant de charge maximal 150 A (pour une section de conducteur de 70 mm²)Tension nominale 1000 V1er étage Section de raccordement par enfichage directSection de conducteur rigide 10 mm² ... 70 mm²Section de conducteur rigide [AWG] 8 ... 2/0 (conversion selon CEI)Section de conducteur flexible (embout sans douille en plastique) 10 mm² ... 50 mm²Section de conducteur flexible (embout avec douille en plastique) 10 mm² ... 50 mm²Données ExDonnées assignées (ATEX/IECEx)Repérage  II 2 GD Ex eb IIC GbTempérature de service -60 °C ... 110 °CAccessoires homologués Ex 1206612 SZF 3-1,0X5,51201662 E/AL-NS 35Liste ponts / EB 2-20/PT / 3260067/ EB 3-20/PT / 3260068Données de pontage 131 A / 50 mm²Augmentation de température Ex 40 K (147 A / 50 mm²)Tension de référence 1100 Vlorsque le pontage est réalisé avec un pont d'insertion 1100 VTension d'isolement assignée 1000 VSortie (permanent)Étage Ex GénéralitésCourant de référence 134 ACourant de charge maximal 134 ARésistance de contact 0,16 mΩCaractéristiques raccordement Ex GénéralitésLongueur de l'embout 30 mm ... 32 mmLongueur à dénuder 30 mmSection nominale 50 mm²Section assignée AWG 1/0Capacité de raccordement rigide 10 mm² ... 70 mm²Capacité de raccordement AWG 8 ... 2/0Section de conducteur souple avec embout sans cône d'entrée isolant max. 16 mm²Section de conducteur souple avec embout sans cône d'entrée isolant max. 50 mm²DimensionsLargeur 20 mmHauteur 101 mmProfondeur sur NS 35/15 105 mmIndications sur les matériauxColoris grisClasse d'inflammabilité selon UL 94 V0Groupe d'isolant IMatériau isolant PAUtilisation d'un isolant statique au froid -60 °CIndice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) 125 °CIndice relatif température matériau isolant (Elec. ; UL 746 B) 130 °CProtection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 HL 1 - HL 3Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 HL 1 - HL 3Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) 27,5 MJ/kgInflammabilité en surface NFPA 130 (ASTM E 162) réussiDensité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) réussiToxicité des gaz de combustion NFPA 130 (SMP 800C) réussi
