Descrizione generale

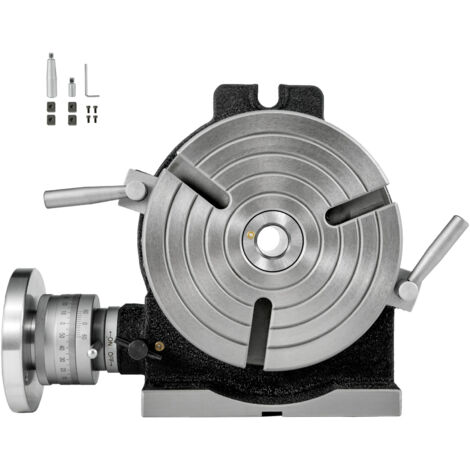

Questa tavola rotante verticale e orizzontale da 150 mm è un accessorio essenziale per qualsiasi fresatrice, progettata per fornire un posizionamento di lavoro preciso per una varietà di attività di lavorazione dei metalli. Che tu stia forando o tagliando, questa tavola rotante assicura intervalli esatti attorno a un asse fisso, rendendola uno strumento inestimabile per ottenere risultati accurati nei tuoi progetti.Specifiche tecniche
- Dimensioni base orizzontali: 180 × 170 mm (7 × 6,7")
- Dimensioni base verticali: 205 × 80 mm (8 × 3,15")
- Altezza: 80 mm (3,15")
- Peso senza imballaggio: 11,1 kg (24,47 libbre)
- Tavolo da lavoro con bilancia: 360°
- Capacità di carico orizzontale: 40 kg (88,18 libbre)
- Capacità di carico verticale: 20 kg (44,09 libbre)
- MK: 2
- Diametro tavolo di serraggio: 150 mm (5,9")
- Numero di scanalature: 4
- Larghezza delle scanalature: 11 mm (0,43")
- Precisione circolare: 0,04 mm
- Parallelismo della superficie di montaggio: 0,04 mm
- Precisione delle parti: 45"
- Rapporto di trasmissione a vite senza fine: 90/1
Compatibilità e accessori
Insieme al tavolo rotante da 5,9'' (150 mm), il set include quattro blocchi di posizionamento. Il blocco guida chiave facilita l'allineamento centrale rapido e preciso.
Installazione
Questa tavola rotante può essere configurata per il funzionamento verticale o orizzontale. Montatela in piano per la rotazione sull'asse verticale, allineandola con la fresa di una fresatrice verticale, oppure posizionatela di lato (o su una piastra angolare a 90°) per la rotazione sull'asse orizzontale. Potete anche usare una contropunta per tenere i pezzi tra i centri in questa configurazione.
Utilizzo
Ideale per lavori di lavorazione dei metalli, questa tavola rotante consente una foratura o un taglio precisi a intervalli fissi attorno a un asse centrale. Eccelle nel taglio circolare, nella foratura, nella spianatura e in altre operazioni simili.
