Descrizione generale

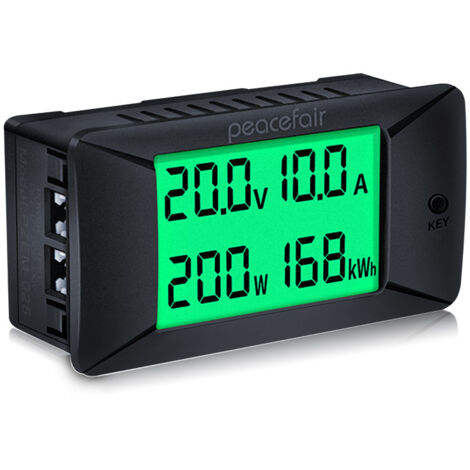

Il monitor multifunzione per batterie è un dispositivo avanzato progettato per misurare tensione, corrente, potenza ed energia in sistemi a corrente continua. Dotato di un display LCD retroilluminato verde, offre una chiara visualizzazione dei dati e una funzione di indicazione della direzione della corrente, rendendolo ideale per applicazioni in ambito fotovoltaico, camper e manutenzione elettronica fai da te.
Specifiche tecniche
- Tensione: 0 - 300 V (con alimentatore DC5-12 V indipendente) / 8-300 V (senza alimentatore indipendente), a partire da 0,05 V
- Corrente: 0 - 100 A, a partire da 0,02 A
- Potenza: 0 - 90.000 W, a partire da 0,1 W
- Consumo energetico: ±0 - 999.000 Wh, conservazione dei dati quando spento
- Precisione: 1%
- Direzione corrente: indicazione della direzione della corrente con simbolo negativo
- Direzione del consumo energetico: accumulo negativo quando la corrente viene invertita
Compatibilità e accessori
- Applicabile a sistemi solari, linee di montaggio industriali, automobili e camper.
Installazione
- Installazione di shunt e terminali incorporati per una maggiore sicurezza.
- Cablaggio semplice progettato per praticità.
Utilizzo

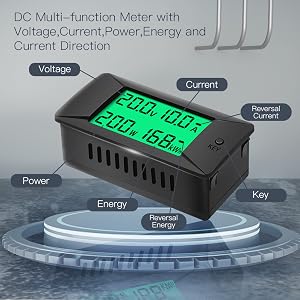

- Monitoraggio della batteria multifunzione per misurazioni di tensione, corrente, potenza ed energia.
- Visualizzazione dei dati in tempo reale tramite display LCD con retroilluminazione verde.
Altre informazioni
- Materiale: PBT rinforzato con resistenza alle alte temperature.

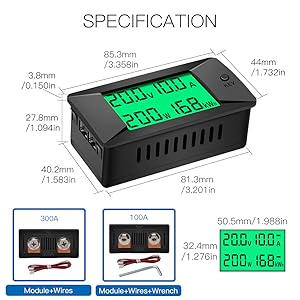

- Dimensioni pannello: 85,3×44 mm / 3,36×1,73 pollici
- Dimensioni corpo: 81,3×40,2 mm / 3,20×1,58 pollici
- Dimensioni di apertura: 81,7×40,6 mm / 3,22×1,60 pollici

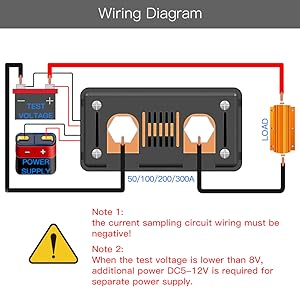

- Schema elettrico: lo shunt deve essere installato sul lato negativo del circuito principale; alimentazione indipendente DC5-12V necessaria solo quando la tensione di prova è inferiore a 8V.
