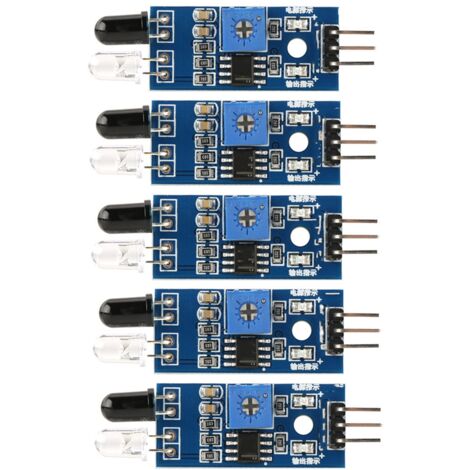

Modulo sensore di rilevamento ostacoli a infrarossi (IR) (5 pezzi) per robot per auto intelligenti

Descrizione: Questo modulo sensore si adatta alla luce ambientale. È dotato di due tubi a infrarossi, un trasmettitore e un ricevitore. Il trasmettitore emette radiazioni infrarosse a una frequenza specifica, che vengono riflesse dal ricevitore quando rileva ostacoli (superfici riflettenti). Dopo l'elaborazione da parte di un circuito comparatore, un LED verde si illumina e l'interfaccia di uscita fornisce un segnale digitale di basso livello. La distanza di rilevamento è regolabile tramite un potenziometro, con una portata effettiva da 2 a 60 cm e una tensione di alimentazione da 3,3 V a 5 V. Caratteristiche: La portata di rilevamento del sensore è regolabile tramite un potenziometro. Questo sensore presenta una bassa sensibilità alle interferenze ed è facile da montare e utilizzare. È ideale per numerose applicazioni, tra cui l'aggiramento degli ostacoli per robot e veicoli, linee di assemblaggio, tracciamento di linee bianche e nere, ecc. Quando viene rilevato un ostacolo, il LED verde si illumina e la porta OUT fornisce un segnale di basso livello. La distanza di rilevamento è regolabile tramite un potenziometro: ruotare in senso orario per aumentarla e in senso antiorario per diminuirla. Sensore di rilevamento a riflessione a infrarossi attivi: la riflettività e la forma del bersaglio determinano il raggio di rilevamento. Il nero fornisce il raggio minimo, il bianco il raggio massimo; gli oggetti piccoli hanno un raggio breve, gli oggetti grandi un raggio lungo. La porta OUT del modulo sensore può essere collegata direttamente a una porta I/O del microcontrollore o utilizzata per pilotare un relè da 5 V. Il comparatore utilizza chip LM393 per prestazioni stabili. Alimentazione: da 3 a 5 V CC. L'indicatore di alimentazione rosso si illumina all'accensione. Facile montaggio e installazione tramite fori per viti da 3 mm. La soglia di confronto della tensione è già impostata tramite il potenziometro; si prega di non modificare questa impostazione. Specifiche: Tensione di esercizio: 3,3~5 V; Campo di rilevamento: 2~30 cm; Angolo di rilevamento: 35°; Cablaggio: VCC-VCC; GND-GND. Dimensioni del modulo OUT-IO: 4 × 1,5 cm / 1,5 × 0,6 pollici; Quantità: 5 pezzi; Peso: 3 g (circa); Interfacce: VCC: Alimentazione esterna 3,3 V-5 V (compatibile con microcontrollori a 5 V e 3,3 V); GND: Massa esterna; OUT: Uscita digitale (0 e 1); Contenuto della confezione: 5 moduli
1. Il raggio di rilevamento del sensore è regolabile tramite un potenziometro. Bassa interferenza, montaggio e utilizzo semplificati. 2. È ampiamente utilizzato per l'aggiramento degli ostacoli da parte di robot e veicoli, linee di assemblaggio, tracciamento di linee bianche e nere e molte altre applicazioni. 3. Quando viene rilevato un ostacolo, il LED verde si illumina e la porta OUT emette un segnale di basso livello. La distanza di rilevamento è regolabile tramite il potenziometro: ruotandolo in senso orario la aumenta. 4. Questo sensore a infrarossi attivi rileva la riflettività e la forma del bersaglio, determinandone così la portata. Il nero offre la portata minima, il bianco la portata massima. Gli oggetti piccoli hanno una portata breve, gli oggetti grandi una portata lunga. 5. La porta OUT del modulo sensore può essere collegata direttamente a una porta I/O di un microcontrollore o per pilotare un relè a 5 V.
