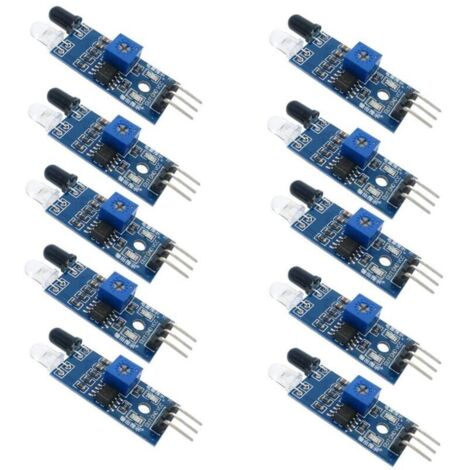

Modulo sensore di evitamento ostacoli a infrarossi da 10 pezzi per robot per auto intelligenti Arduino, sensore fotoelettrico riflettente a 3 fili per robot per auto intelligenti Arduino
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Caratteristiche:
1. Quando il modulo rileva un ostacolo di fronte al segnale, il LED verde sulla scheda si accende, mentre la porta OUT mantiene un segnale di uscita basso. Il modulo rileva distanze di 2-30 cm.
Angolo di rilevamento: 35°. La distanza di rilevamento viene regolata in senso orario utilizzando il potenziometro per aumentarla; in senso antiorario utilizzando il potenziometro per diminuirla.
2. Il sensore utilizza il rilevamento a riflessione infrarossa attiva. La riflettività del bersaglio, e quindi la forma, determina la distanza di rilevamento critica.
La distanza di rilevamento minima è indicata dal nero, la massima dal bianco e la massima dal bianco.
Gli oggetti piccoli si trovano in un'area piccola, mentre un'area grande si trova in un'area grande.3. La porta di uscita del modulo sensore può essere collegata direttamente all'IO del microcontrollore e può anche pilotare direttamente un relè da 5 V; Connessioni: VCC-VCC; GND-GND; OUT-IO
4. Comparatori LM393, stabili;
5. Il modulo può essere alimentato da 3-5 V CC. Quando l'alimentazione è attiva, il LED di alimentazione rosso si illumina;
6. Con fori per viti da 3 mm, facile installazione fissa;
7. Dimensioni della scheda: 3,2 cm x 1,4 cm< /p>
8. Ogni modulo è stato fornito con la tensione del comparatore di soglia regolata tramite un potenziometro. In casi non speciali, non è presente alcun potenziometro regolabile.
Descrizione PIN:
1 VCC Tensione esterna 3,3 V-5 V (può essere collegata direttamente a MCU da 5 V e 3,3 V)
2 GND GND esterno
3 OUT Interfaccia per piccola scheda di uscita digitale (0 e 1)
La confezione include:
10* Moduli sensore di evitamento ostacoli a infrarossi
Caratteristiche
- MarcheENOWELIR
- Lunghezza20 cm
- Larghezza20 cm
- Altezza20 cm
- Potenza12 W
