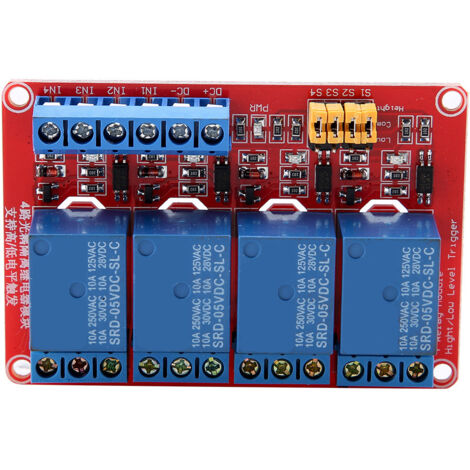

Modulo relè optoaccoppiatore a 4 canali - Trigger alto/basso, alimentazione 5 V/12 V/24 V

Caratteristiche:

1. Adotta l'isolamento fotoaccoppiatore del pannello di permutazione, un'elevata capacità di pilotaggio e prestazioni stabili. La corrente di attivazione è di 5 mA.
2. La tensione di esercizio del modulo è selezionabile a 5 V, 12 V o 24 V.
3. Ogni canale del modulo può essere attivato da un livello alto o basso tramite un'impostazione del ponticello.
4. Design a tolleranza di errore; anche se la linea di controllo si interrompe, il relè non funzionerà.
5. Indicatore di alimentazione (verde), indicatore di stato del relè a 4 vie (rosso).

Specifiche:

Caratteristiche:
Adotta l'isolamento fotoaccoppiatore del pannello di permutazione, un'elevata capacità di pilotaggio e prestazioni stabili. La corrente di attivazione è di 5 mA.
La tensione di esercizio del modulo è selezionabile a 5 V, 12 V o 24 V.
Ogni canale del modulo può essere attivato da un livello alto o basso tramite un'impostazione del ponticello.
Design a tolleranza di errore: anche se la linea di controllo si interrompe, il relè non scatta.
Indicatore di alimentazione (verde), indicatore di stato del relè a 4 vie (rosso).
Design dell'interfaccia intuitivo; tutte le interfacce possono essere collegate direttamente tramite il cavo del terminale, molto comodo.
Sono forniti quattro fori per bulloni di montaggio.
Specifiche:
Peso: 60 g/2,1 oz
Carico dell'interfaccia comune: CA 250 V/10 A, CC 30 V/10 A
Dimensioni del modulo (L*W*H): 73*50*18,5 mm/2,9*2*0,7 pollici
Foro per bullone: 3,1 mm; 67*44,5 mm (spaziatura)
Tensione: 5 V, 12 V, 24 V (opzionale)
Interfaccia modulo:
1. DC+: collegare al terminale positivo dell'alimentatore (la tensione è richiesta per il relè; sono selezionabili 5 V, 12 V e 24 V)
2. DC-: collegare al terminale negativo dell'alimentatore.
3. IN1-IN4: a seconda dell'impostazione di ciascun circuito, il relè corrispondente può essere controllato con un livello alto o basso per attivarsi.
Terminale di uscita relè: con 12 linee di interfaccia, tutte le interfacce possono essere collegate direttamente al cavo, comodo per gli utenti.
1. NO1--NO4: il relè normalmente apre l'interfaccia e il relè è sospeso prima dell'attivazione ed è collegato a COM dopo l'attivazione.
2. Interfaccia relè comune: COM1--COM4.
3. NC1-NC4: interfaccia relè normalmente chiusa. Il relè viene cortocircuitato con COM prima di essere attivato e sospeso dopo essere stato attivato.
Terminale di selezione del trigger di livello alto e basso:
1. S1-S4 è la selezione del trigger di livello alto-basso per i canali relè 1-4 in successione;
2. COM e collegamento di cortocircuito basso, il relè corrispondente per l'attivazione di livello basso, COM e collegamento di cortocircuito alto per l'attivazione di livello alto.
Elenco dei pacchetti:
1 x modulo relè
