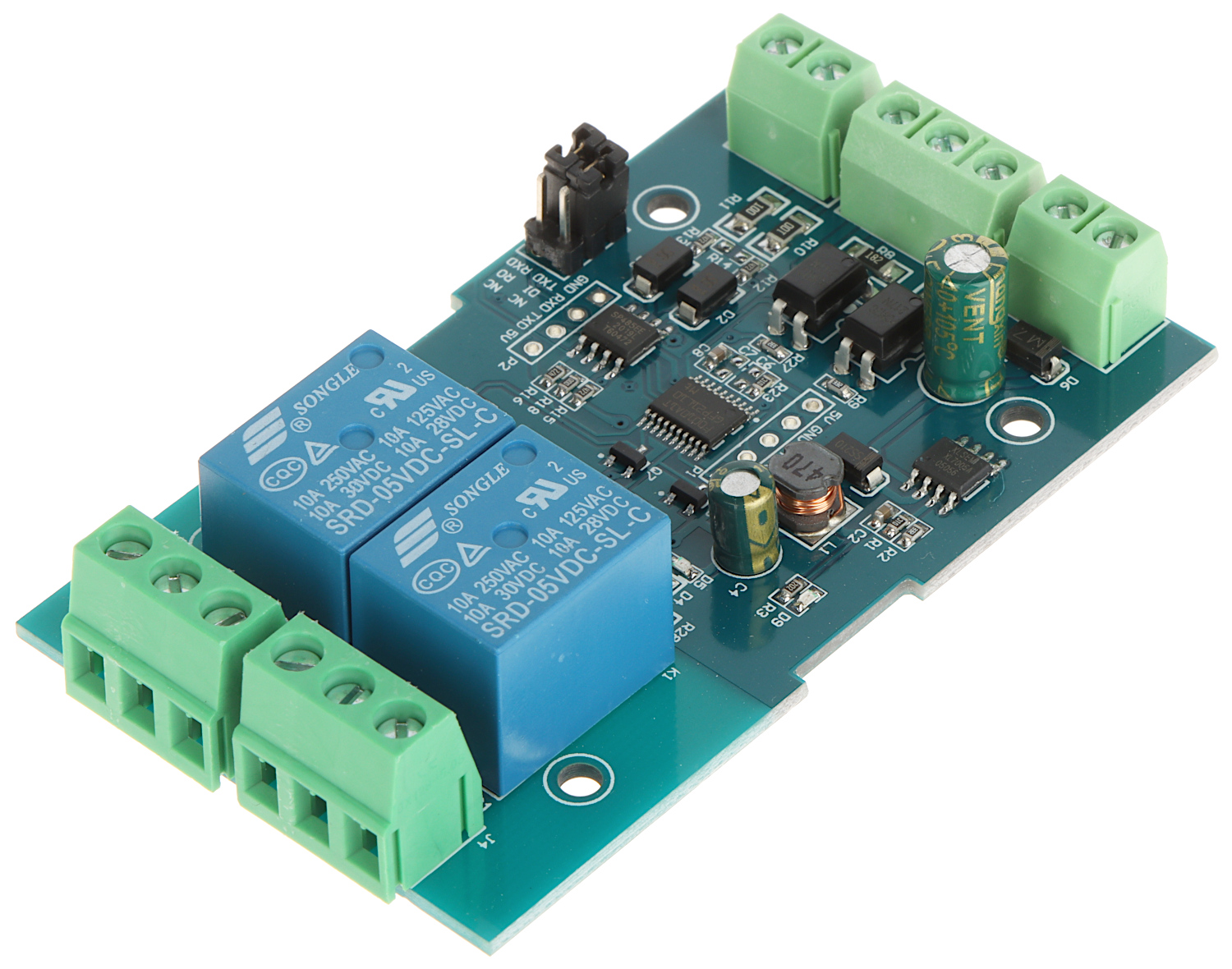

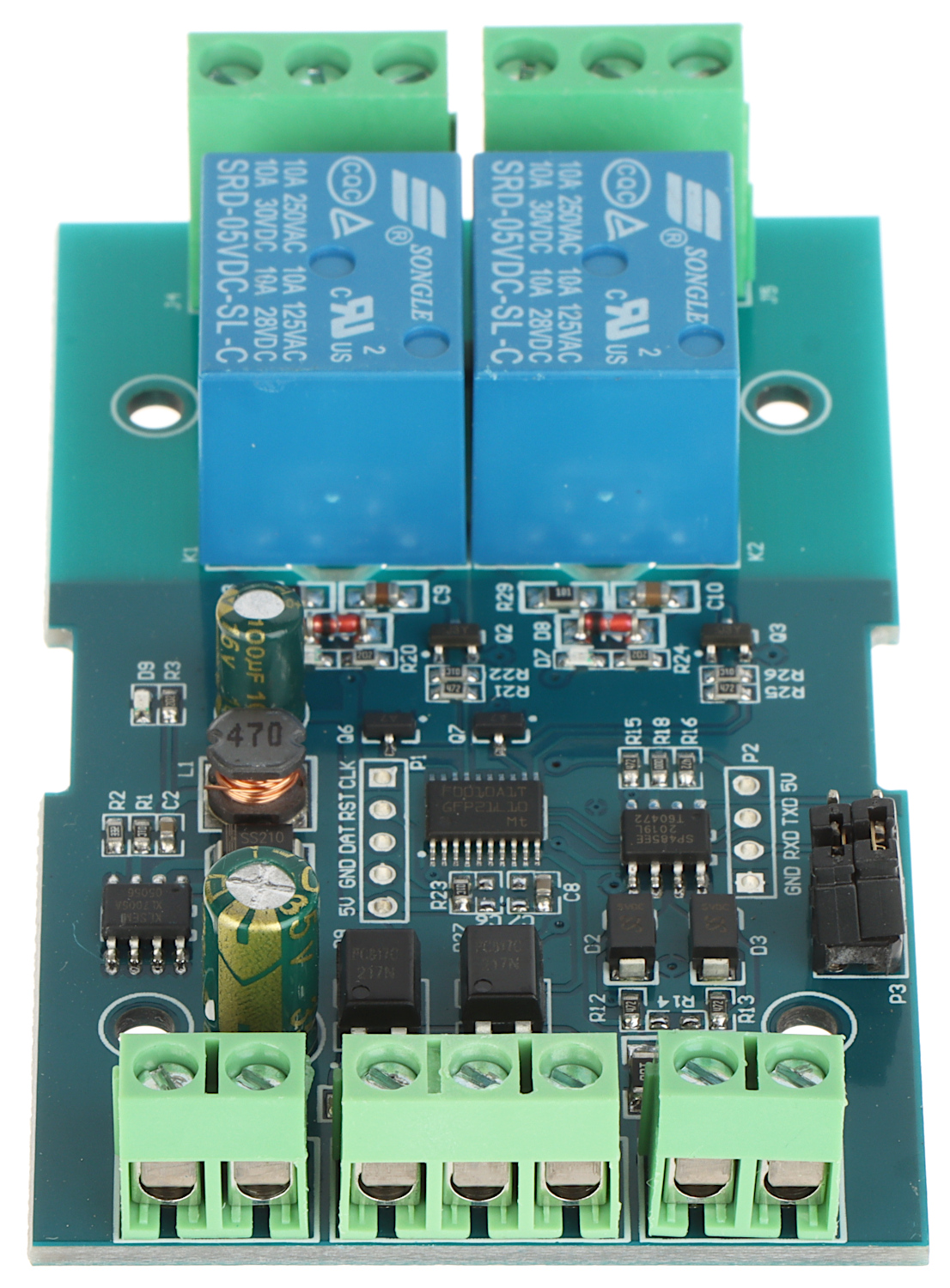

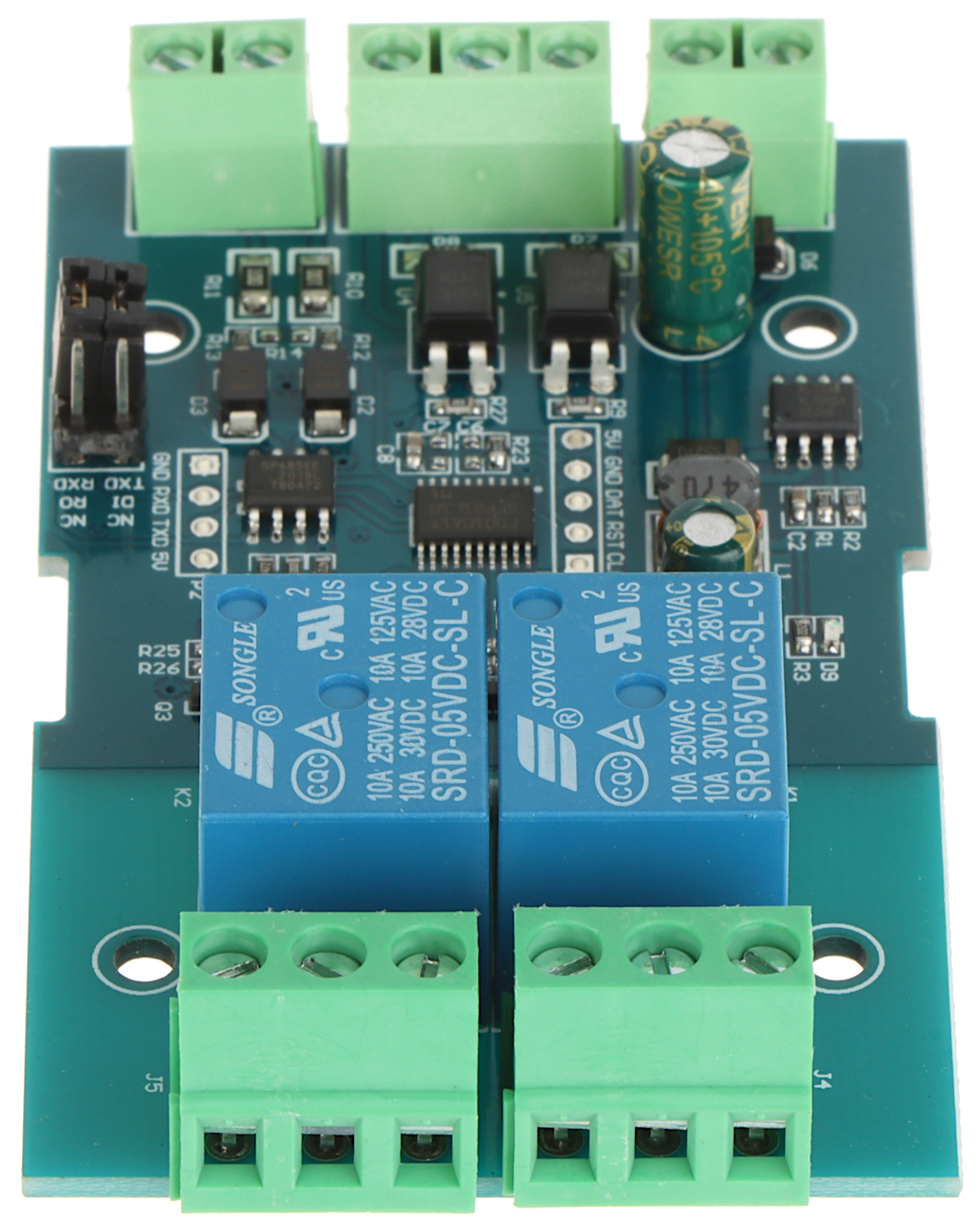

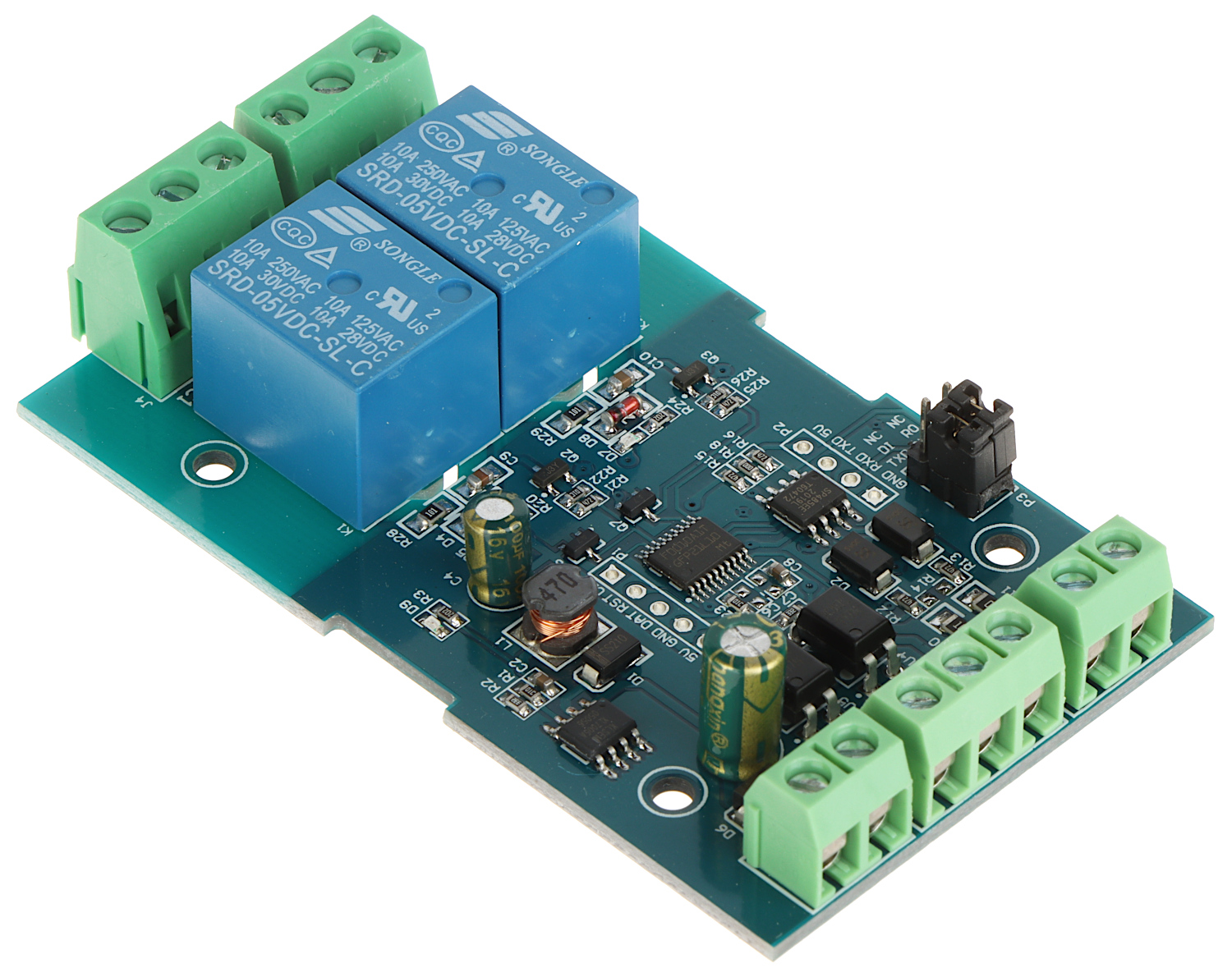

Modulo relè Modbus RTU 2R-D7

Modulo relè Modbus RTU 2R-D7

Il modulo 2R-D7 consente di controllare 2 relè utilizzando il protocollo Modbus RTU. La comunicazione con il dispositivo può avvenire tramite l'interfaccia RS-485 o UART TTL. Inoltre, il dispositivo dispone di 2 ingressi di controllo protetti da optoaccoppiatori (intervallo di tensione di ingresso: 3,3 V ... 30 V). La tensione proveniente dagli ingressi di controllo non alimenta direttamente la bobina del relè. Nota: l'interfaccia di controllo viene selezionata tramite jumper presenti sulla scheda. Non è possibile controllare le uscite utilizzando entrambi i percorsi di comunicazione contemporaneamente.

• Controllo: RS-485/ uart TTL
• Protocollo: Modbus RTU
• Baud rate: 4800 / 9600 / 19200 b/s (predefinito: 9600 b/s)
• Numero di ingressi: 2 pz.
• Numero di uscite a relè: 2 pz.
• Capacità di carico dei contatti: 10 A / 250 VAC, 10 A / 30 VDC
• Uscita: 2 x NO/NC
• Alimentazione: 7 V ... 24 VDC (alimentatore non incluso)
• Peso: 0,046 kg
• Dimensioni: 85 x 49 x 19 mm
• Garanzia: 2 anni

Caratteristiche selezionate:

• Indicazione LED
• Ingressi di controllo protetti da optoaccoppiatori, che consentono l'utilizzo di segnali di controllo con tensioni comprese tra 3,3 V CC ... 30 V CC
• L'ingresso dell'interfaccia UART è adattato ai pin dorati per segnali con tensioni adattate al livello TTL (3,3 V CC / 5 V CC)
• Possibilità di configurare l'indirizzo del dispositivo (con salvataggio delle impostazioni dopo un'interruzione di corrente) nell'intervallo 1 - 255 (indirizzo predefinito 255)
• Possibilità di impostare il ritardo di attivazione del relè (unità base: 0,1 s, intervallo di valori: 0,1 s ... 6553,5 s)
• Protezione contro l'inversione di polarità della tensione di ingresso
