Modulo radar da 24 GHz, rilevamento del movimento umano, localizzazione multi-bersaglio, antenna integrata

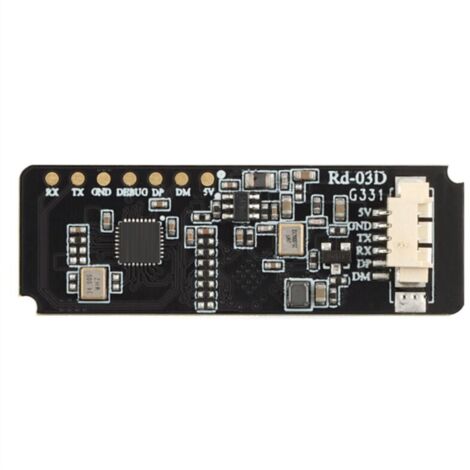

Il modulo Rd-03D è dotato del chip S5KM312CL di Silicon Microelectronics. Il S5KM312CL è un SoC con sensore a onde millimetriche e microcontrollore integrato basato sulla tecnologia di ricetrasmissione radar FMCW. Opera nella banda K a 24 GHz con una larghezza di banda di scansione massima di 0,25 GHz. Questo modulo utilizza la forma d'onda FMCW e l'avanzata tecnologia di elaborazione del segnale esclusiva del chip della serie S5, combinata con l'elaborazione del segnale radar proprietaria del MCU e l'algoritmo di posizionamento e tracciamento intelligente integrato, per rilevare più bersagli all'interno di un'area designata e segnalare i risultati in tempo reale. Gli utenti possono sviluppare rapidamente prodotti di tracciamento del bersaglio corrispondenti.
Il modulo Rd-03D rileva con precisione lo stato di movimento del corpo umano e dell'area circostante.
È dotato di un algoritmo intelligente per eseguire il riconoscimento e il tracciamento della traiettoria di movimento e può misurare la velocità e la distanza dei bersagli all'interno dell'area.
La velocità di riconoscimento è maggiore e il consumo energetico è inferiore. Il modulo può essere configurato rapidamente ed è adatto a varie installazioni pubblicitarie.

È in grado di distinguere in modo intelligente tra corpi umani in movimento, micromovimenti e staticità e di controllare l'interruttore dell'apparecchiatura. Questo modulo presenta una buona resistenza alle interferenze esterne e non è influenzato dai segnali wireless come il Wi-Fi.
Confezione: 1 connettore standard 4P-1,25 mm
Dimensioni: 15,0 x 44,0 (±0,2) mm
Antenna: antenna PCB integrata
Frequenza: 24G ~ 24,25 GHz
Temperatura di funzionamento: -40℃ ~ 85℃
Temperatura di stoccaggio: -40℃ ~ 125℃, inferiore al 90%
Alimentazione: supporta tensione 5 V, corrente di alimentazione ≥200 mA
Interfaccia UART: velocità UART predefinita 256.000 bps
Colore: nero
Materiale: PC + metallo

Contenuto della confezione:
1 x modulo

Sono inclusi solo i contenuti della confezione sopra indicati; Altri prodotti non sono inclusi.
Nota: il riflesso della luce e le diverse impostazioni dei display potrebbero far sì che il colore dell'articolo sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
