Modulo meteo per scheda breakout sensore di temperatura e umidità SHT31 SHT31-D 2X

sensori di temperatura/umidità sono tra i più precisi sul mercato. Infine, alcuni sensori sono dotati di un'interfaccia intuitiva per una facile lettura. Il sensore SHT31-D offre un'eccellente precisione dell'umidità relativa di +/-2% e +/-0,3°C per la maggior parte delle applicazioni. Materiale: Plastica. Colore: Poiché questo chip offre prestazioni così elevate, abbiamo progettato una scheda breakout con l'SHT31-D e circuiti di supporto come resistori di pull-up e condensatori. Ogni ordine viene fornito con una scheda breakout PCB completamente assemblata e testata e un piccolo connettore. Sarà necessario saldare il connettore al PCB, ma questa operazione è abbastanza semplice e richiede solo pochi minuti, anche per un principiante. Pin di alimentazione: Vin: Pin di alimentazione. Il chip può utilizzare una tensione da 2,5 a 5 V CC. Per alimentare la scheda, applicare la stessa tensione del livello logico del microcontrollore; ad esempio, per un Mini da 5 V come il [Nome del microcontrollore], utilizzare 5 V. Per un controller a 3,3 V come un Pi, collegalo a 3,3 V.
GND - massa comune per alimentazione e logica.
Pin logici:
SCL - pin di clock, da collegare alla linea di clock del microcontrollore. Questo pin ha una resistenza di pull-up da 10 kV a Vin.
SDA - pin dati, da collegare alla linea di dati del microcontrollore. Questo pin ha una resistenza di pull-up da 10 kV a Vin.
Altri pin:
- Pin di selezione indirizzo. Questo pin ha una resistenza di pull-up da 10 kV per impostare l'indirizzo predefinito su 0x44. Puoi collegare questo pin a Vin per impostare l'indirizzo su 0x45.
- Pin di reset hardware. Ha una resistenza di pull-up da 10 kV per attivare il chip predefinito. Collegalo a massa per eseguire un reset hardware!
ALR - Uscita di avviso/interruzione. Puoi configurare il sensore per avvisarti quando si verifica un evento. Consultare la scheda tecnica per informazioni su come configurare gli avvisi.

Contenuto della confezione:

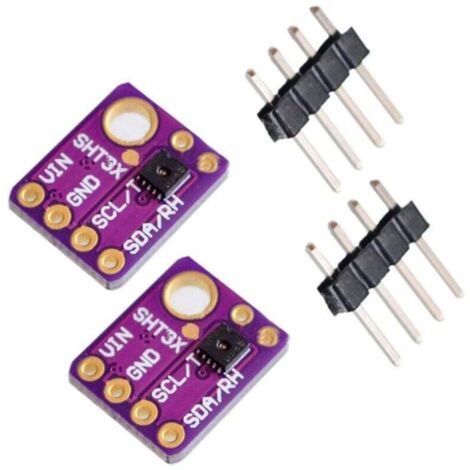

2 sensori di temperatura e umidità SHT31-D

Solo contenuto della confezione (vedere sopra); altri prodotti non sono inclusi.
Nota: la luminosità e le diverse impostazioni del display potrebbero causare una leggera differenza di colore tra l'articolo in foto e il prodotto reale. È possibile un errore di misurazione di +/- 1-3 cm.
