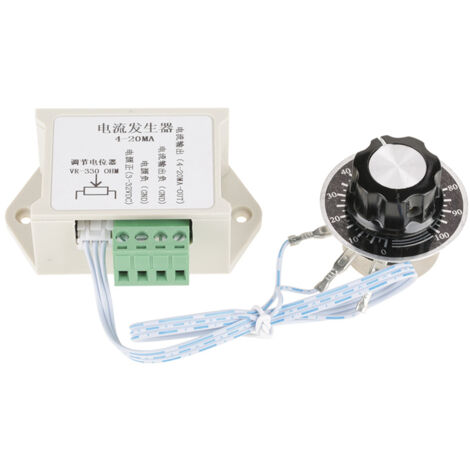

Modulo generatore di segnale di corrente analogico regolabile da 4-20 mA

Caratteristiche: Alimentazione in ingresso 3,3-30 V CC, alimentazione consigliata 12-24 V CC. Questo modulo genera una corrente di uscita da 4 a 20 mA, regolabile manualmente tramite potenziometro. Può essere utilizzato per la misurazione di corrente analogica (da 4 a 20 mA). La corrente di uscita viene stabilizzata automaticamente al valore impostato. Può anche fungere da sorgente di corrente costante, con una corrente di uscita massima non superiore a 20 mA. Questo modulo di alimentazione universale è compatibile con controllori logici programmabili (PLC), azionamenti a frequenza variabile (VFD) e servomotori. Il suo consumo di corrente è inferiore a 30 mA, rendendolo compatibile con la maggior parte delle apparecchiature. Italiano: Specifiche: Tipo: Generatore di corrente Modello: Potenziometro 4-20 mA Diametro foro di montaggio: 10 mm Dimensioni (L x P x A): 73 x 54 x 30 mm / 2,9 x 2,1 x 1,2 pollici Distanza tra i fori: 61 mm / 2,4 pollici Viti compatibili: M3 (non incluse) Peso: 74 g (circa) Cablaggio: 3-32 V: Massa di alimentazione CC positiva (sinistra): Massa di alimentazione CC negativa (destra): Negativa Uscita 4-20 mA Uscita 4-20 mA: Positiva Uscita 4-20 mA Potenziometro: Regola l'intervallo di uscita da 4 a 20 mA ruotando in senso orario per aumentare e in senso antiorario per diminuire. Istruzioni: Adattamento dell'impedenza di uscita: La resistenza del segnale di uscita deve soddisfare i seguenti requisiti. Secondo la formula I = U/R (corrente = tensione / resistenza), la corrente massima che il ricevitore può generare è uguale alla tensione di alimentazione divisa per la resistenza del segnale. Il generatore di corrente ha quindi una certa resistenza. Questo ci fornisce la seguente formula: Tensione di alimentazione / (resistenza interna del segnale + resistenza interna del generatore di corrente) = corrente di uscita costante. Il nostro modulo è alimentato da 5-32 V. Pertanto, se si utilizza un alimentatore a bassa tensione e la resistenza interna del segnale è elevata, la corrente di uscita costante sarà insufficiente. I requisiti di compatibilità del segnale sono i seguenti: per un alimentatore a 24 V, la resistenza del segnale non deve superare i 1000 ohm; per un alimentatore a 12 V, non deve superare i 500 ohm; e per un alimentatore a 5 V, non deve superare i 200 ohm. Se la resistenza del segnale è superiore a questi valori, è possibile aumentare la tensione di alimentazione o ridurre la resistenza interna per garantire una corrente costante sufficiente. Si noti che la tensione di alimentazione non deve superare i 32 V. Questo modulo può essere utilizzato con controllori logici programmabili (PLC), azionamenti a frequenza variabile (VFD) e servomotori. Quando si utilizzano questi prodotti, la tensione del modulo deve corrispondere a quella dell'interfaccia. In caso di dubbio, è possibile iniziare con un'alimentazione a 5 V, quindi provare a 12 V o 24 V. In condizioni di funzionamento normali, utilizzare una tensione inferiore quando possibile. In alternativa, PLC, VFD e server dispongono generalmente di un'interfaccia di alimentazione COM+/COM-, che consente l'alimentazione diretta. Contenuto della confezione: 1 generatore di segnale. 1. Alimentazione: 3,3–30 V CC (si consiglia 12–24 V CC). 2. Questo modulo genera una corrente di uscita di 4–20 mA, regolabile manualmente tramite potenziometro. Può essere utilizzato per la misurazione di corrente analogica (4–20 mA). 3. La corrente di uscita si stabilizza automaticamente al valore impostato. Può anche fungere da sorgente di corrente costante, con una corrente di uscita massima non superiore a 20 mA. 4. Questo modulo di alimentazione universale è compatibile con controllori logici programmabili (PLC), azionamenti a frequenza variabile (VFD) e servomotori. 5. Il suo consumo energetico è inferiore a 30 mA, rendendolo compatibile con la maggior parte delle apparecchiature.
