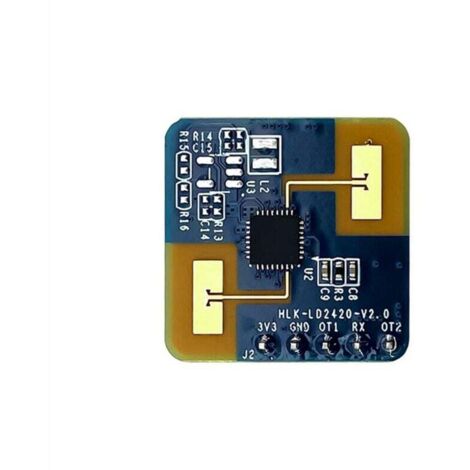

Modulo di rilevamento del movimento radar di presenza umana LD2420 24G mmWave

Se il radar deve essere alloggiato in un contenitore, questo deve avere buone caratteristiche di trasmissione delle onde nella banda dei 24 GHz e non deve contenere metalli o materiali che bloccano le onde elettromagnetiche;
Questo prodotto deve essere installato in un ambiente idoneo. Se utilizzato nei seguenti ambienti, l'effetto di rilevamento sarà influenzato: - Sono presenti oggetti non umani in continuo movimento nell'area di rilevamento, come animali, tende che sventolano continuamente e grandi piante direttamente esposte al vento.
La presenza di grandi superfici altamente riflettenti nell'area di rilevamento, o di oggetti altamente riflettenti situati direttamente di fronte all'antenna radar, causerà interferenze. In caso di montaggio a parete, è necessario considerare fattori di interferenza esterni come condizionatori d'aria e ventilatori elettrici sopra la stanza.
Considerazioni sull'alimentazione: tensione di ingresso di 3,0 V ~ 3,6 V, ondulazione residua dell'alimentazione entro 100 kHz senza picchi spettrali significativi. Questo programma è un riferimento; Gli utenti devono considerare i corrispondenti fattori di ESD e sovratensione dell'interfaccia e altri fattori di compatibilità elettromagnetica.

Frequenza: 24G-24,25 GHz
Modalità di modulazione: FMCW
Distanza di rilevamento: 0,75 ~ 6 m regolabile
Angolo di rilevamento: ±60°
Alimentazione: 3,3 V (tip.)
Corrente: ~50mA
Livello seriale di uscita: 3,3 V
Larghezza di banda di scansione: 250 MHz
Temperatura: -40°C~+85°C
Formato dati: Uscita seriale ASCII/Livello alto e basso 3,3 V
Confezione: Predefinita con pin
Colore: Blu
Materiale: Plastica + Metallo

Contenuto della confezione:
1 x modulo di alimentazione

Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi.
Nota: riflessione della luce e display diversi Il colore dell'articolo potrebbe differire leggermente da quello reale. L'errore di misura consentito è di +/- 1-3 cm.
