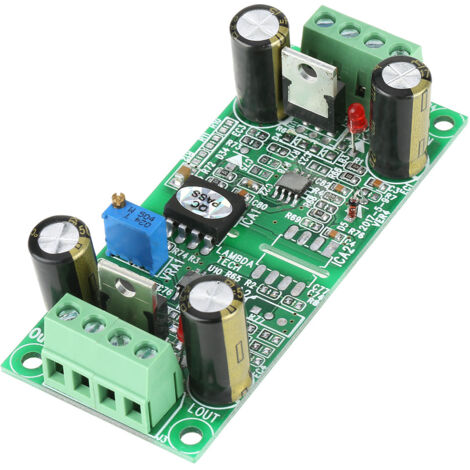

Modulo di isolamento del segnale di tensione analogico 0-10V S-10V10V (1 pezzo) per controllore logico programmabile/microcontrollore

Caratteristiche: Questo modulo di isolamento richiede due alimentatori indipendenti da 12-32 V CC. La sua funzione principale è quella di elaborare un segnale di tensione analogico in ingresso da 0 a 10 V e, dopo l'isolamento, fornire un segnale di tensione analogico in uscita da 0 a 10 V. Viene utilizzato per isolare segnali di tensione o corrente ad alta tensione o fortemente disturbati prima che vengano trasmessi a un controllore logico programmabile (PLC) o a un microcontrollore, isolando così l'estremità di controllo da quella controllata per garantire la stabilità del sistema e l'immunità alle interferenze. Per prestazioni ottimali, il modulo e il controllore devono essere installati in un contenitore metallico con messa a terra. La tensione di uscita è regolabile tramite un potenziometro. La tensione di uscita può essere impostata e calibrata con precisione; solitamente è pre-calibrata. Specifiche: Modello: S-10V10V (ingresso a canale singolo) Alimentazione: 12-32 V CC Ingresso: segnale di tensione analogico 0-10 V Uscita: segnale di tensione analogico 0-10 V Precisione di conversione: ±3% Velocità di conversione: ≥ 200 ms Dimensioni: 8,5 × 3,5 × 2,8 cm Peso: 39 g (circa) Cablaggio: 1) Terminali di ingresso: HVIN: alimentazione positiva 12-32 V HGND: alimentazione negativa 0 V AI1: ingresso analogico 1 (0-10 V) AI2: ingresso analogico 2 (0-10 V) 2) Terminali di uscita: VIN: alimentazione positiva 12-32 V GND: alimentazione negativa A1O: uscita analogica 1 (0-10 V) A2O: uscita analogica 2 (0-10 V) Contenuto della confezione: 1 modulo di isolamento
1. Questo modulo di isolamento richiede due alimentatori indipendenti da 12-32 V CC. 2. La sua funzione principale è quella di ricevere un segnale di tensione analogico da 0-10 V e, dopo l'isolamento, di emettere un segnale di tensione analogico da 0-10 V. 3. Viene utilizzato per isolare segnali di tensione o corrente elevati o fortemente disturbati prima che vengano trasmessi a un controllore logico programmabile (PLC) o a un microcontrollore, isolando così l'estremità di controllo da quella controllata per garantire la stabilità del sistema e l'immunità alle interferenze. 4. Per prestazioni ottimali, questo modulo e il suo controller devono essere installati in un contenitore metallico con messa a terra. 5. Il potenziometro consente la regolazione della tensione di uscita. Questa può essere regolata e calibrata con precisione; solitamente è pre-calibrato.
