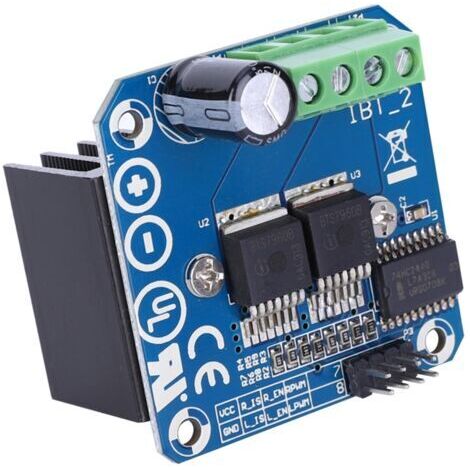

Modulo di azionamento motore, doppio driver a ponte H ad alta corrente (43A) BTS7960, driver ad alta potenza per componenti elettrici di auto intelligenti B

Descrizione generale

Il modulo della scheda di azionamento del motore è un driver a ponte H ad alta corrente, che utilizza il chip BTS7960. Questo modulo è progettato per applicazioni ad alta potenza, con una capacità di corrente fino a 43 A. Consente un controllo efficiente della direzione e della velocità del motore, fornendo al contempo protezione termica da sovracorrente.

Specifiche tecniche

• Tipo di articolo: Modulo di azionamento motore
• Caratteristica: Doppio driver a ponte H BTS7960 ad alta corrente (43 A)
• Tensione di alimentazione: da 5,5 V a 27 V
• Frequenza massima di ingresso PWM: 25 kHz
• Indicatore di alimentazione a 5 V integrato
• Uscita segnale di errore

Compatibilità e accessori

• Compatibile con microcontrollori (MCU)
• Contenuto della confezione: 1 x Modulo di azionamento motore

Installazione

• Connessione: 5 V da un microcontrollore (MCU)
• GND: GND del microcontrollore (MCU)
• L_PWM: PWM o 5V dal microcontrollore (MCU) per torni CCW (CW)
• R_PWM: PWM o 5V dal microcontrollore (MCU) per torni CW (CCW)
• R_EN e L_EN: 5V dal microcontrollore (MCU)

Funzionamento

Questo modulo consente al motore di ruotare in entrambe le direzioni (avanti e indietro) grazie ai suoi ingressi PWM. È ideale per progetti di robotica e automazione in cui è richiesto un controllo preciso del motore.

Altre informazioni

• Il dissipatore di calore può essere saldato per una migliore dissipazione del calore.
• Nota: i nuovi e i vecchi tipi di questo prodotto verranno spediti in modo casuale.
