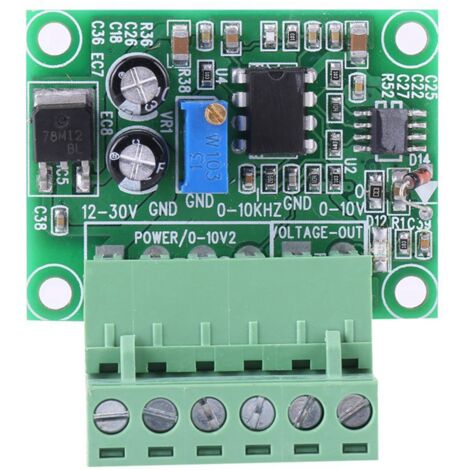

Modulo convertitore digitale-analogico frequenza-tensione (F/V) da 0-10 kHz a 0-10 V

Descrizione: Questo modulo converte un segnale a impulsi con una frequenza da 0 Hz a 10 kHz in un segnale di tensione analogico da 0 a 10 V. Può essere utilizzato per la commutazione tra un controllore logico programmabile (PLC) e un convertitore di frequenza, o per adattare interfacce come l'abbinamento di una scheda di controllo del movimento con un azionamento a frequenza variabile (VFD). Caratteristiche: I livelli di impulso in ingresso sono 5 V, 12 V o 24 V e possono essere collegati direttamente senza una resistenza in serie. La frequenza del segnale in ingresso deve essere mantenuta superiore a 0,5 secondi. Questo modulo è adatto per la commutazione tra un PLC e un convertitore di frequenza. È facile da cablare e utilizzare. Gli ingressi del segnale sono isolati tramite accoppiamento ottico, garantendo una buona immunità alle interferenze. Specifiche: Corrente di uscita: 5 mA; Tensione: 0-10 V; Livello di impulso in ingresso: 5 V, 12 V o 24 V; Frequenza: da 0 a 10 kHz; Dimensioni: circa 4,5 x 4,5 cm / 1,77 x 1,77 pollici; Peso: 18 g; Quantità: 1 pezzo; Utilizzo: Questa scheda potenziometro multi-cerchio consente la calibrazione del rapporto frequenza-tensione. Intervallo di tensione di alimentazione: 12-30 V CC (si consiglia 15-24 V). Con un'alimentazione a 12 V, non superare i 12 V; è preferibile una tensione superiore a 15 V. Con un'alimentazione a 24 V, la tensione di alimentazione massima è 24 V. Gli ingressi di segnale sono optoisolati per una maggiore protezione dalle interferenze. Compatibile con controllori logici programmabili (PLC) NPN. Richiede un filo di terra. Per l'uso con un encoder, la velocità di rotazione deve essere costante per più di 0,5 secondi. Il modulo convertitore frequenza-tensione ha un tempo di risposta di circa 0,3-0,5 secondi. Se il segnale di ingresso corrisponde alla portata di una turbina, sono necessari un accoppiatore ottico 817 e una resistenza per adattare il misuratore di portata al segnale. La relazione F/V, dopo aver adattato il segnale tramite la resistenza a un valore intermedio, è la seguente: 100 Hz = 0,1 V, con una precisione dell'1%. La precisione a due cifre decimali è limitata se la frequenza richiesta è insufficiente. Le corrispondenze sono le seguenti: 0,1 V = 100 Hz; 500 Hz = 0,5 V; 1 kHz = 1 V; 2 kHz = 2 V; 3 kHz = 3 V; 4 kHz = 4 V; 5 kHz = 5 V; 6 kHz = 6 V; 7 kHz = 7 V; 8 kHz = 8 V; 9 kHz = 9 V; 10 kHz = 10 V. Ogni incremento di 0,1 V corrisponde a una frequenza di 100 Hz. Se la corrispondenza è consentita, può essere corretta regolando il potenziometro sulla scheda. Contenuto della confezione: 1 convertitore frequenza-tensione
1. Livello di impulso in ingresso: 5 V, 12 V o 24 V, applicabile direttamente senza resistenza in serie. La frequenza del segnale in ingresso deve essere maggiore di 0,5 Hz. 2. La frequenza del segnale a impulsi (da 0 Hz a 10 kHz) viene convertita in un segnale di tensione analogico (0-10 V). 3. Adatto per la commutazione di controllori logici programmabili (PLC) e convertitori di frequenza. 4. Questo modulo è facile da cablare e utilizzare. 5. Gli ingressi di segnale sono isolati tramite accoppiamento ottico, garantendo una buona immunità alle interferenze.
