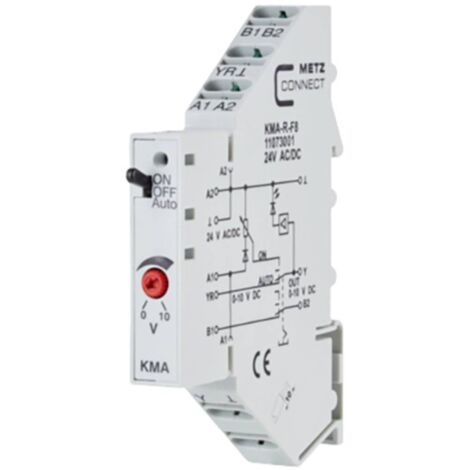

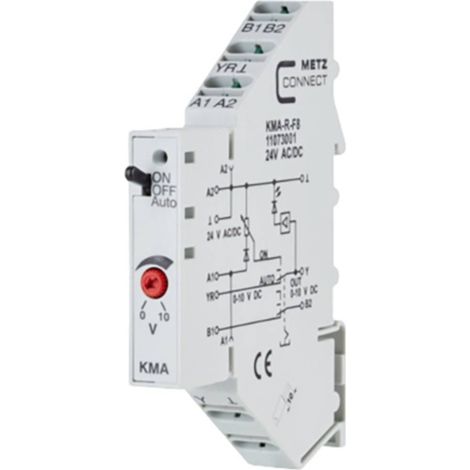

Modulo con uscita analogica 24, 24 V/AC, V/DC (max) Metz Connect 11073001 1 pz.

TRASDUTTORE VALORE ANALOGICO KMA-R-F8

Il trasmettitore analogico viene utilizzato per la regolazione manuale delle dimensioni delle posizioni, ad esempio per valvole miscelatrici, posizioni delle valvole, valori di temperatura, ecc. Il modulo può essere controllato da due modalità di funzionamento, impostate tramite l'interruttore a tre livelli (ON, OFF, AUTO) sul lato anteriore. Tramite i morsetti di contatto di comando esterni B1 e B2 viene segnalata la posizione dell'interruttore. Posizione interruttore ON: La dimensione dell'attuatore può essere impostata con il potenziometro sul lato frontale. Il segnale di uscita da 0 a 10 V è disponibile sul morsetto Y. Posizione dell'interruttore AUTO: La dimensione dell'attuatore viene commutata sull'uscita della dimensione dell'attuatore Y tramite il morsetto YR. Collegamento con morsetti a molla (Push-in), trasduttore valore richiesto, livello di comando manuale con feedback, luminosità LED proporzionale alla dimensione dell'attuatore, protezione contro la tensione inversa. Testo tradotto automaticamente

Punti di forza e dettagli

Tecnica di interfacciaModulo di interfacciaValorizzatore dell'analogicoTrasduttore valore richiestoImpostazione delle dimensioniPosizioni delle valvoleRegolare le alette di miscelazioneFunzionamento manualeModulo d'accoppiamento,Relè BTRBTR Netcom
