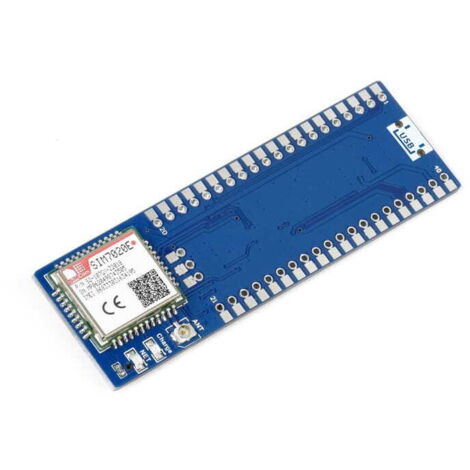

Pico-SIM7020E-NB-IoT Modulo NB-IoT (NarrowBand-Internet of Things) progettato per Raspberry Pi Pico. Supporta più bande di frequenza NB-IoT, può essere controllato tramite comandi AT seriali e supporta protocolli di comunicazione come HTTP/MQTT/LWM2M/COAP, ecc. Grazie alla sua bassa latenza, al basso consumo energetico, al basso costo e all'ampia copertura, è una scelta ideale per applicazioni IoT come strumenti intelligenti, tracciamento delle risorse, monitoraggio remoto, ecc.

Parametri di base del modulo:

• Connettore Raspberry Pi Pico standard, supporta schede della serie Raspberry Pi Pico
• Comunicazione UART
• Controllo tramite comandi AT

Supporta più protocolli di comunicazione, supporta piattaforme cloud multiple Connettore per batteria Li-po da 3,7 V integrata e circuito di ricarica, consente l'alimentazione da una batteria Li-po esterna o la sua ricarica

2 LED per monitorare lo stato di funzionamento del modulo

• Slot per scheda Nano SIM integrata per una scheda specifica NB-IoT
• Esempi di funzionamento MicroPython

Specifiche: Banda di frequenza: LTE-FDD: B1/B3/B5/B8/B20/B28 Trasmissione Velocità: 26,15 kbps (DL) / 62,5 kbps (UL) Comunicazione: UART 300 bps~921.600 bps (predefinito 115.200 bps) Protocolli: TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS/DTLS/DNS/NTP Regioni: Asia, Europa, Africa, Australia Tensione di alimentazione: tramite batteria Li-Po o da Raspberry Pi Pico Tensione della batteria supportata: 3,7 V ~ 4,2 V

Tensione massima consentita agli ingressi del modulo: 3,3 V

Consumo di corrente: Modalità sospensione: 5,6 mA, Modalità standby: 0,4 mA, Modalità PSM: 3,4 uA

• Dimensioni: 73,5 × 24,00 mm
• Metodo di connessione con Raspberry Pi Pico

Pico può essere saldato al modulo (SMD) o collegato dal basso tramite pin dorati.

Connessione con altri moduli

• Esempio di applicazione

Descrizione pin

Dimensioni

Il set include: Peso:

• 0,006 kg
• Pico-SIM7020E-NB-IoT x1
• Antenna x1
• Connettore femmina a 20 pin x2
• Strip pin dorata a 40 pin × 1

Batteria Li-Po ricaricabile da 3,7 V x1

Wiki:

Pico-SIM7020E-NB-IoT
