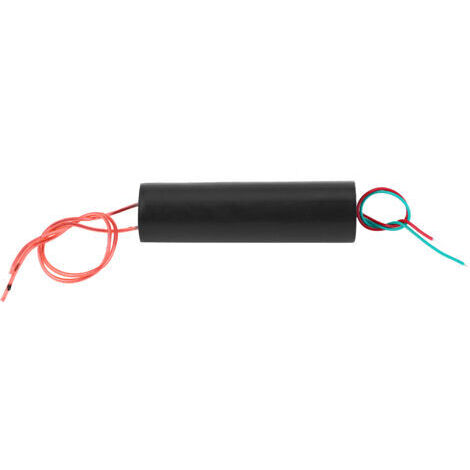

Modulo bobina di innesco ad arco per generatore di impulsi ad altissima tensione da 1000 kV

Caratteristiche:

1. Questo modulo è un generatore ad alta tensione costituito da un circuito composto da componenti e un trasformatore ad alta tensione, che può essere utilizzato come sorgente ad alta tensione per esperimenti scientifici studenteschi, strumenti elettronici, generatori di ioni negativi, ecc.
2. Basato sul principio della bobina di Tesla, il modulo produce un impulso ad alta tensione di piccole dimensioni, alta efficienza e una forte corrente di scarica.
3. Il modulo è diviso in un'estremità di ingresso e un'estremità di uscita. I fili rosso e verde sono l'estremità di ingresso, con il rosso che è il terminale positivo e il verde il terminale negativo. L'estremità di uscita è costituita da due fili ad alta tensione dello stesso colore. È possibile generare archi ad alta tensione collegando l'estremità di ingresso alla batteria.
4. Può essere utilizzato con una batteria al litio da 3,7 V (come una batteria 18650), una batteria NiCd/NiMH, una batteria al piombo da 4 V o 6 V, ecc. La tensione di ingresso influisce sulla tensione di uscita e sulla distanza dell'arco.
5. Evitare di accendere il dispositivo in assenza di carico ad alta tensione. La distanza di scarica ad alta tensione deve essere regolata correttamente prima dell'accensione e la distanza dell'arco in uscita è proporzionale alla tensione, alla capacità e alla batteria utilizzata.
6. La distanza dell'arco deve essere testata partendo dalla più corta fino alla più lunga. È severamente vietato superare la distanza massima dell'arco del modulo. Poiché l'energia ad alta tensione non può essere rilasciata, il modulo si danneggia facilmente.
7. Il modulo ha un'elevata potenza e una scarsa dissipazione del calore interna, pertanto non può funzionare per periodi prolungati.
8. Una batteria al litio di piccola capacità è collegata in serie a 7,2 V e la tensione misurata allo stato di scarica dell'arco scende a circa 4 V. Più piccola è la batteria, minore è la tensione. Pertanto, si consiglia di utilizzare una batteria al litio con una capacità superiore a 2000 mAh, ed è preferibile scegliere una batteria con una capacità di 4000 mAh o superiore.

Specifiche:

Tipo di articolo: Generatore di impulsi ad alta tensione
Modello del modulo: MC-901
Dimensioni dell'articolo: Lunghezza 88,5 mm/3,48 pollici, Diametro 26 mm/1,02 pollici, Sezione trasversale 24 mm/0,94 pollici
Parametri di ingresso: 3,7-7,4 V/4 A
Lunghezza del filo di ingresso: circa 10 cm/3,94 pollici (Rosso positivo, Verde negativo)
Parametri di uscita: 800-1000 KV/0,5 A
Lunghezza del filo di uscita: circa 16 cm/6,3 pollici
Distanza di scarica bipolare ad alta tensione: 1,5 cm-2 cm (non superare)

Elenco della confezione:

1 x Generatore di impulsi ad alta tensione
