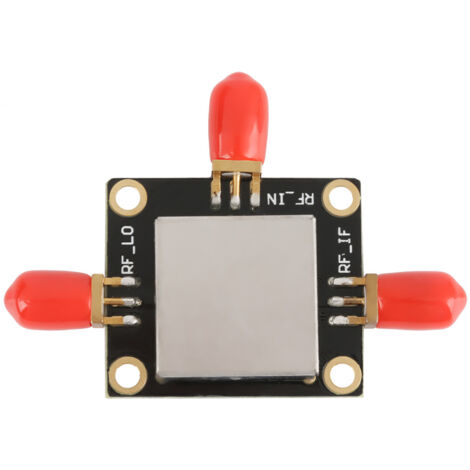

Mixer passivo ADE-1 con conversione di frequenza RF up e down, basso rumore e alta linearità (0,5-500 MHz)

Caratteristiche: Il mixer è posizionato dopo l'amplificatore a basso rumore (LNA) ed elabora direttamente il segnale RF dopo l'amplificazione LNA. I mixer passivi sono caratterizzati da un design dei componenti miniaturizzato, che li rende compatti e leggeri. I mixer passivi ADE-1, ADE-6 e ADE-25 presentano basse perdite di conversione rispettivamente di 5,0 dB, 4,6 dB e 7,0 dB. Offrono un eccellente isolamento a basso rumore e un fattore di forma compatto, protetto dal brevetto statunitense n. 6.133.525. Questo mixer passivo di conversione di frequenza può essere utilizzato in VHF/UHF. Specifiche: Potenza RF: 50 mW; Corrente IF: 40 mA; Tipo (opzionale): 0,5–500 MHz (ADE-1), 0,05–250 MHz (ADE-6), 5–2500 MHz (ADE-25); Perdita di conversione: 5,0 dB (ADE-1), 4,6 dB (ADE-6), 7,0 dB (ADE-25); ADE-1: RF/LO: 0,5-500 MHz; ADE-6: RF/LO: 0,05-250 MHz; ADE-25: RF/LO: 5 MHz - 2500 MHz; Temperatura di funzionamento: da -40°C a 85°C; Temperatura di stoccaggio: da -55°C a 100°C; Peso: 9 g; Contenuto della confezione: 1 mixer passivo
1. Il mixer è posizionato dopo l'amplificatore a basso rumore (LNA) ed elabora direttamente il segnale RF dopo l'amplificazione da parte dell'LNA. 2. I mixer passivi adottano un design a mini-componenti, che li rende compatti e leggeri. 3. I mixer passivi ADE-1, ADE-6 e ADE-25 presentano basse perdite di conversione rispettivamente di 5,0 dB, 4,6 dB e 7,0 dB. 4. Questi mixer passivi offrono un eccellente isolamento LR e un fattore di forma compatto. Sono protetti dal brevetto statunitense n. 6.133.525. 5. Il mixer passivo a conversione di frequenza può essere utilizzato in VHF/UHF.
