Misuratore multifunzione di consumo CC, misuratore di tensione, corrente, potenza e consumo energetico CC, modulo di comunicazione, modulo amperometro e voltmetro (7)

Caratteristiche:

1. Viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico.
2. L'intervallo di misurazione della corrente è 50 A, 100 A, 200 A e 300 A a seconda delle specifiche dello shunt esterno.
3. Sono disponibili 10 diversi kit tra cui scegliere, sufficienti a soddisfare le varie esigenze.
4. Il livello fisico utilizza l'interfaccia di comunicazione da UART a RS485, la velocità di trasmissione è 9600, 8 bit di dati, 2 bit di stop, nessuna parità.
5. Il livello applicativo utilizza il protocollo ModbusRTU per la comunicazione e supporta solo codici funzione come 0x03, 0x04, 0x06, 0x41, 0x42, ecc.

Specifiche:

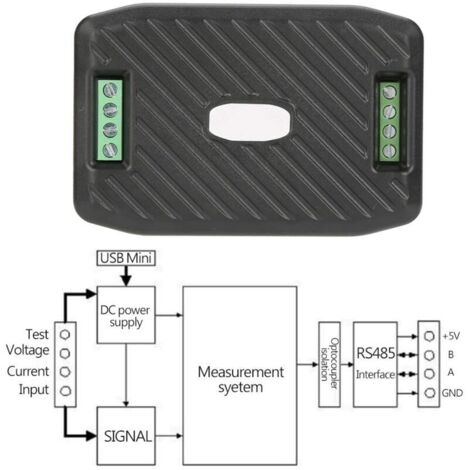

Questo modulo viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico. Il modulo non ha funzione di visualizzazione; i dati vengono letti tramite l'interfaccia RS485.
Caratteristiche:
Viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico.
L'intervallo di misurazione della corrente è di 50 A, 100 A, 200 A e 300 A, a seconda delle specifiche dello shunt esterno.
Sono disponibili 10 diversi kit tra cui scegliere, sufficienti a soddisfare le varie esigenze. Il livello fisico utilizza l'interfaccia di comunicazione da UART a RS485, con una velocità di trasmissione di 9600 baud, 8 bit di dati, 2 bit di stop e nessuna parità. Il livello applicativo utilizza il protocollo ModbusRTU per la comunicazione e supporta solo codici funzione come 0x03, 0x04, 0x06, 0x41, 0x42, ecc. È possibile impostare una soglia di tensione, suddivisa in soglia di alta e bassa tensione. Quando la tensione misurata supera la soglia, può essere attivato un allarme. Specifiche: Marca: PEACEFAIR Modello: PZEM-017 Tensione: Intervallo di misurazione: 0,05-300 V (quando la tensione di prova è alta tensione) Risoluzione: 0,01 V Precisione di misurazione: 1% Corrente: Intervallo di misurazione: 0,02-300 A (può essere utilizzato con shunt da 50 A, 100 A, 200 A, 300 A quattro tipi) Risoluzione: 0,01 A Precisione di misurazione: 1% Potenza: Intervallo di misurazione: 0,2-90 kW Risoluzione: 0,1 W Precisione di misurazione: 1%
Consumo energetico:
Intervallo di misurazione: 0-9999 kWh
Risoluzione: 1 Wh
Precisione di misurazione: 1%
Energia di ripristino: utilizzare il software per ripristinare
Allarme sovratensione:
Soglia di alta tensione predefinita: 300 V
Soglia di bassa tensione predefinita: 7V
Interfaccia di comunicazione: interfaccia RS485
Temperatura di esercizio: -20 ~ 60℃
Dimensioni del prodotto: circa 9*6*2,3 cm/3,5*2,4*0,9 pollici
Peso: circa 77 g~287 g / 2,7 oz~10,1 oz
Indirizzo del registro Descrizione Risoluzione
0x0000 Il valore di tensione 1 LSB corrisponde a 0,01 V
0x0001 Il valore di corrente 1 LSB corrisponde a 0,01 A
0x0002 Valore di bassa potenza 16 bit 1 LSB corrisponde a 0,1 W
0x0003 Valore di alta potenza 16 bit
0x0004 Valore di bassa energia 16 bit 1 LSB corrisponde a 1 Wh
0x0005 Valore di alta energia 16 bit
0x0006 Stato di allarme alta tensione 0xFFFF è un allarme, 0x0000 non è un allarme
0x0007 Stato di allarme bassa tensione 0xFFFF è un allarme, 0x0000 non è un allarme
Indirizzo del registro Descrizione Risoluzione
0x0000 Soglia di allarme alta tensione (5~350V), valore predefinito 300V. 1 LSB corrisponde a 0,01V.
0x0001 Soglia di allarme bassa tensione (1~350V), valore predefinito 7V. 1 LSB corrisponde a 0,01V.
0x0002 L'intervallo di indirizzi Modbus-RTU è 0x0001~0x00F7.
0x0003 Intervallo di corrente: 0x0000: 100A, 0x0001: 50A, 0x0002: 200A, 0x0003: 300A.
Kit opzionale:
#1 1 x misuratore di potenza CC
#2 1 x misuratore di potenza CC, 1 x cavo da RS485 a USB
#3 1 x misuratore di potenza CC, 1 x shunt da 50 A
#4 1 x misuratore di potenza CC, 1 x shunt da 100 A
#5 1 x misuratore di potenza CC, 1 x shunt da 200 A
#6 1 x misuratore di potenza CC 1 x shunt da 300 A
#7 1 x misuratore di potenza CC 1 x cavo da RS485 a USB 1 x shunt da 50 A
#8 1 x misuratore di potenza CC 1 x cavo da RS485 a USB 1 x shunt da 100 A
#9 1 x misuratore di potenza CC 1 x cavo da RS485 a USB 1 x shunt da 200 A
#10 1 x misuratore di potenza CC 1 x cavo da RS485 a USB 1 x Shunt da 300 A
Nota:
L'interfaccia RS485 è un'uscita passiva, richiede un alimentatore esterno da 5 V e l'alimentatore esterno deve essere >100 mA.
Quando la tensione di test in ingresso è inferiore a 7 V, è necessario fornire una tensione di lavoro indipendente di 5 V tramite la porta USB.
NON utilizzare la porta USB fornita dal PC come fonte di alimentazione indipendente, poiché ciò potrebbe danneggiare il PC.
