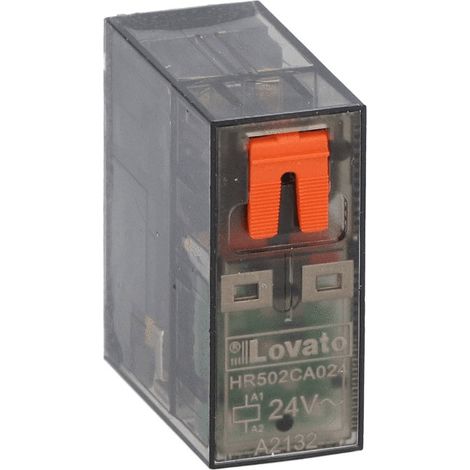

Rele' Miniaturizzato 2 Scambi 8A 24Vac + Led ( LOVATO cod. HR502CA024 )

Relè miniaturizzato Lovato, con le seguenti caratteristiche:

• Tensione nominale di isolamento Ui IEC/EN: 250V
• Tensione nominale di tenuta ad impulso Uimp: kV 6
• IEC Corrente termica in aria libera convenzionale:  Ith UN 8
• Tensione di controllo del relè: 24V CA
• Massima corrente istantanea: UN 10
• Corrente nominale (In): UN 8
• Con indicatore di stato a LED e attuatore meccanico
• Contatto 24VAC, 8A, 2C/O.
• Montaggio su presa HR5XS2...
• Configurazione dei contatti: 2 C/O

Corrente di esercizio nominale DC-1:

• 30V UN 8
• 110V UN 0.3
• 220V UN 0.1



Caratteristiche della bobina:

• Consumo medio bobina AC a 20°C: VA 1
• Consumo medio bobina CC a 20°C:  0.4W
• Campo di funzionamento: Chiusura % UN 70…110 – Apertura % Un 20…55
• Frequenza massima del ciclo: cicli/h 3600



Sezione conduttori:

• AWG/Kcmil: Min 20 - Max 14
• CEI: Min mm² 0,5 - Max mm² 2.5



Altre caratteristiche tecniche:

• Potenza massima controllabile: AC-1 2000W,  AC-15 150VA
• Potenza operativa nominale AC-1:  2000VA
• Potenza operativa nominale AC-15: 230V CA, 150VA
• Carico di commutazione minimo: V/mA 5/100
• Impedenza di contatto: Mω 100
• Materiale di contatto: Ag/Ni
• Tempi di funzionamento: Chiusura SM <15 – Apertura SM <15
• Vita meccanica: cicli 10000000
• Vita elettrica AC1: cicli 50000
• Coppia di serraggio max terminale presa: Nm 0.6
• Attrezzo per il serraggio delle viti a brugola (lama a croce/piatta): PH1 / 4,5 mm
• Posizione operativa: normale qualunque, fissaggio su guida DIN da 35 mm e con vite
• Temperatura di esercizio: -40/+70°C
• Temperatura di conservazione: -40/+85°C
• Indicazione: sì
• Indicatore di posizione del contatto meccanico: sì
• Attuatore di prova meccanico: sì

• Tipologia : Relè industriali
• Tensione : 24VAC
• Ampere : 8A
