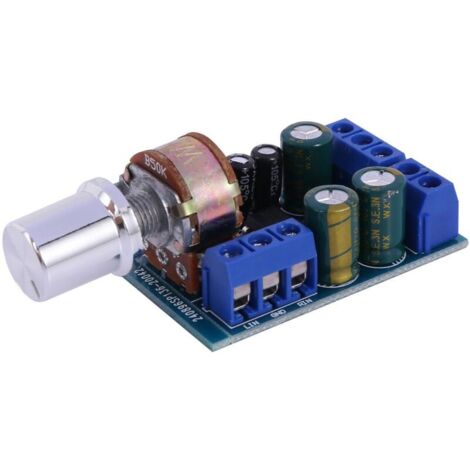

Mini amplificatore audio stereo 2 x 1W TDA2822 Modulo di alimentazione DC 5V 12V con controllo del volume

Istruzioni per l'uso:
1. Collegare gli altoparlanti: collegare i due altoparlanti all'estremità della linea e poi alla porta di uscita audio della scheda dell'amplificatore. Collegare l'altoparlante sinistro alla linea positiva e poi alla porta LOUT della scheda dell'amplificatore di potenza. Collegare il catodo a GND. Collegare l'altoparlante destro alla linea positiva e poi alla porta di uscita della scheda dell'amplificatore di potenza. Collegare il catodo a GND.
2. Collegare l'audio: utilizzare un cavo audio a 2 fili. Collegare l'ingresso audio a 3 pin dell'amplificatore. Collegare l'altra estremità del cavo audio a una sorgente sonora (computer, telefono cellulare, lettore MP3, lettore DVD, ecc.).
3. Collegare l'alimentazione: utilizzare un'uscita 1,8-12 V CC dall'adattatore CA/batteria/caricabatterie, ecc. che può essere intercettata. Due cavi di alimentazione CC sono collegati all'amplificatore, negativo a GND. È importante specificare che il collegamento è negativo; non collegarli alla cieca, altrimenti la scheda dell'amplificatore di potenza potrebbe bloccarsi.
4. Ascolto di musica: accendi la scheda dell'amplificatore; puoi scegliere di regolare tu stesso la manopola del volume e goderti la magia della scheda dell'amplificatore Eagle.
Questa scheda presenta: adotta il chip di amplificatore di potenza TDA2822M, che presenta numerosi vantaggi come bassa corrente statica e caratteristiche di distorsione incrociata. Adatto per registratori portatili e miniaturizzati e amplificatori di potenza audio per computer.
L'amplificatore è dotato di un potenziometro di controllo del volume, che consente all'utente di regolare il livello del volume, ed è dotato anche di una manopola di controllo della qualità della capacità.
L'audio utilizza un cablaggio; gli utenti non hanno bisogno di usare un saldatore, purché un cacciavite faciliti il cablaggio. I circuiti stampati hanno un terminale a vite senza fine e non richiedono un saldatore per il collegamento. Anche se non si hanno tutte le nozioni di base, lo schema elettrico è molto facile da seguire. Amplificatore di potenza fai da te semplicissimo.
Impedenza altoparlante: 4-32 Ω
Rapporto di coppia dell'amplificatore di potenza: maggiore o uguale a 50 dB
Peso netto: 25 g
Distorsione: 0,1%
Interfaccia di ingresso: connettori di cablaggio a 3 pin
Forma regolabile: controllo del volume
Tensione di ingresso: CC 1,8-12 V
Dimensioni della scheda dell'amplificatore di potenza: 42 mm (esclusa la sporgenza del potenziometro) di lunghezza * 30 (larghezza) x 25 mm (altezza)
Colore: blu
Materiale: metallo + PC
Contenuto della confezione: 1 modulo potenziometro per il controllo del volume dell'auto
Sono inclusi solo i contenuti della confezione sopra indicati; altri prodotti non sono inclusi.
Nota: le riprese di luce e le diverse impostazioni dei display potrebbero far sì che il colore dell'articolo sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
