Descrizione generale

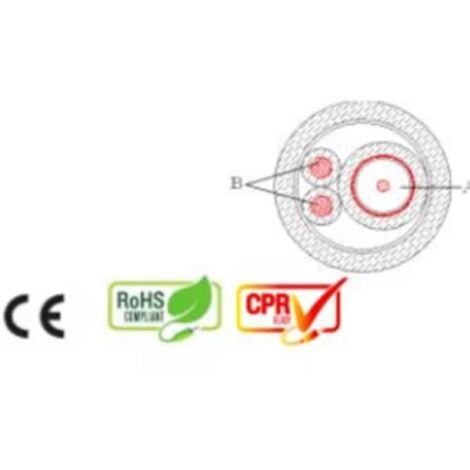

Il cavo composito MX2050 HD di Micro Tek è un cavo coassiale da 75 Ohm appartenente alla classe A, progettato per impianti TVCC HD-SDI. È adatto per l’uso interno ed esterno (se protetto) e può essere posato anche in tubazioni, utilizzato per la distribuzione di segnali video analogici e digitali in alta definizione secondo gli standard SMPTE 292M e HD-SDI. Inoltre, è abbinato a due conduttori per l’alimentazione della telecamera.Specifiche tecniche
- Conduttore interno: Rame rosso (CU) con diametro di 0,40 mm
- Dielettrico: Polietilene espanso a gas con diametro di 1,75 mm
- Conduttore esterno (I° Schermo): Nastro Al-Pet-Al
- Conduttore esterno (II° Schermo): Treccia in TCCA con copertura del 90%
- Guaina: PVC con spessore di 0,50 mm e colore bianco
- Diametro esterno: 2,90 mm
- Conduttori di alimentazione: Due conduttori in rame rosso con sezione nominale di 2 x 0,50 mm² (PVC resistente ai raggi UV) nei colori rosso e nero
- Impedanza: 75 Ohm
- Capacità tra i conduttori (interno/esterno): 58,6 pF/m
- Velocità di propagazione: 71,6%
- Resistenza del conduttore interno: 148,2 Ohm/Km a 20°C
- Resistenza del conduttore esterno: 47,5 Ohm/Km a 20°C
- Isolamento del dielettrico: 1,0 KVd.c.
- Tensione di prova della guaina: 2,0 KVa.c.
