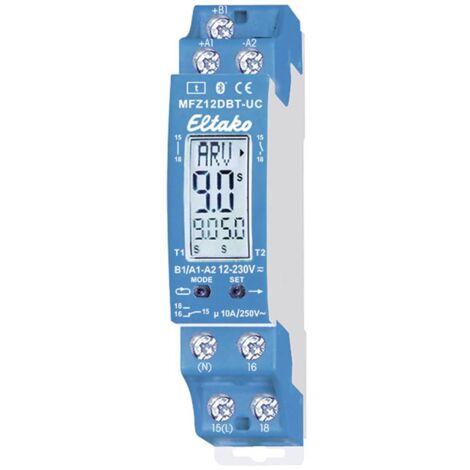

Eltako 23001003 MFZ12DBT-UC Relè temporizzato 230 V/AC 1 pz. Intervallo di tempo: 0.1 - 14400 s 1 scambio

Intervallo di tempo: Da 0,1 a 40 minuti/ore

·

Relè temporizzato multifunzione digitale con display e Bluetooth, 1 commutatore 10A

Relè temporizzato multifunzione digitale con display e Bluetooth con l'app Eltako Connect. Con 18 funzioni. 1 commutatore privo di potenziale 10A/250V AC e DX, lampade a LED da 230V fino a 200W, lampade a incandescenza 2000W. Con illuminazione display. Perdita stand-by solo 0,1-0,3 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18mm di larghezza, 58mm di profondità. Con la tecnologia brevettata Eltako Duplex (DX), i contatti normalmente privi di potenziale possono commutare in modo continuo durante la commutazione di una tensione alternata da 230 V a 50 Hz, riducendo così drasticamente l'usura. A tale scopo, è sufficiente collegare il conduttore N al morsetto (N) e L a 15 (L). In questo modo si ottiene un'ulteriore perdita in stand-by di soli 0,1 watt. Tensione di controllo universale 12..230 V UC. Tensione di alimentazione come la tensione di controllo. Sia la funzione che gli orari vengono inseriti premendo un tasto e visualizzati in digitale su un display LC. A tale scopo, è possibile utilizzare solo due tasti. Durante l'impostazione dell'ora è possibile inserire tutti i valori entro l'intervallo di tempo preselezionato (0,1-9,9 o 1-99 secondi, minuti o ore). Il tempo più lungo è di 99 ore. Sono possibili 600 impostazioni di tempo. Il tempo(i) inserito(i) viene costantemente visualizzato(i) in digitale. Funzioni: RV = ritardo di caduta. AV = ritardo di risposta. AV+ = ritardo di risposta additivo. Ti = temporizzatore con impulso iniziale. TP = temporizzatore con pausa a partire. IA = ritardo di risposta controllato a impulsi (ad es. Apriporta automatico). IF = formatore di impulsi. Ew = tergicristallo acceso. AW = tergicristallo spento. EAW = tergicristallo acceso e spento. ARV = ritardo di risposta e di ritorno. ARV+ = ritardo di risposta e di ritorno additivo. ES = interruttore a impulso di corrente. SRV = interruttore a impulso di corrente con ritardo alla caduta. ESV = interruttore a impulso di corrente con ritardo alla caduta e preavviso di spegnimento. ER = relè. ON = durata ATTIVA. OFF = durata OFF. Per le funzioni TI, TP, IA, EAW, ARV e ARV+ è possibile inserire un secondo tempo diverso, anche con altri intervalli di tempo. L'impostazione del relè temporizzato avviene tramite Bluetooth con l'APP o con i tasti MODE e SET. Attraverso il 1. Premere LA MODALITÀ o. IL KIT accende l'illuminazione del display. 20 secondi dopo l'ultima MODALITÀ o L'azionamento DEL SET fa tornare automaticamente il programma al Normal­anzeige e l'illuminazione del display si spegne. Collegare l'orologio di commutazione all'APP: Premere IL KIT, sul display appare BLE (Bluetooth) e l'ID dell'orologio di commutazione. A questo punto è possibile stabilire la connessione con l'APP (stato di consegna PIN 123123). Scansionare il codice QR sul manuale d'uso, l'APP guida il processo di apprendimento. Nach­dem la connessione all'APP viene visualizzata sul display BLE+. I tasti MODE e SET sono ora bloccati. Dopo 20 minuti senza interazione con l'orologio di commutazione, la connessione viene scollegata automaticamente. Modifica PIN: Il PIN per la connessione Bluetooth può essere modificato nell'APP, sotto la voce PIN del dispositivo. Ripristino Bluetooth (eliminare il PIN eventualmente modificato): La connessione all'APP deve essere disconnessa. PREMERE CONTEMPORANEAMENTE MODE e SET 2 secondi, RES lampeggia sul display. Ora premere SET 2 secondi, sul display appare BLE. Se la MODALITÀ viene confermata, viene eseguito il ripristino BLE, il PIN viene cancellato e viene stabilita la modalità di consegna. Impostare il relè temporizzato con i tasti MODE e SET: Premendo il tasto MODE si seleziona l'elemento LCD da modificare. L'elemento in accesso lampeggia. Premendo il tasto SET si modifica l'elemento in accesso. Questa può essere la funzione, l'intervallo di tempo, il tempo T1 o il tempo T2 (solo per TI, TP, IA, EAW, ARV e ARV+). Ogni immissione viene terminata con il tasto MODE. Dopo l'impostazione dell'ora con LA MODALITÀ, nessun elemento lampeggia più - il relè temporizzato è pronto per l'uso. Sicurezza in caso di interruzione di corrente: I parametri impostati vengono memorizzati in una EEPROM e sono quindi immediatamente disponibili dopo un'interruzione di corrente. Testo tradotto automaticamente
