Descrizione generale

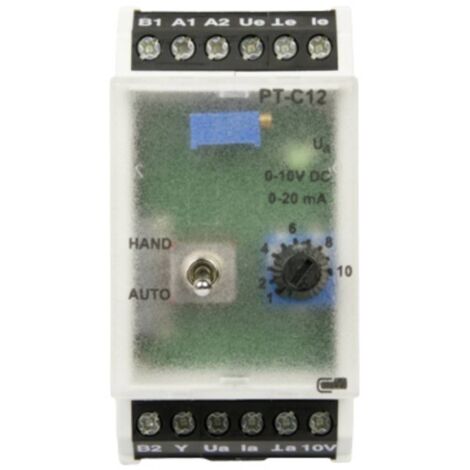

Il Metz Connect PT-C12 è un convertitore di segnale progettato per la separazione e la conversione di segnali analogici. Supporta segnali in ingresso da 0 a 10 V DC e da 0 a 20 mA DC, permettendo la conversione tra questi formati. Il dispositivo è dotato di una funzione di separazione del potenziale, garantendo che l'ingresso e l'uscita siano isolati elettricamente. È ideale per applicazioni che richiedono una gestione precisa dei segnali analogici.Specifiche tecniche
- Assorbimento di corrente CA: 200 mA
- Assorbimento di corrente CC: 110 mA
- Carico: 500 Ω
- Dimensioni: 35 mm (larghezza) x 60 mm (lunghezza) x 69.30 mm (altezza)
- Ingresso massimo (corrente): 20 mA
- Temperatura ambiente massima: +70 °C
- Temperatura ambiente minima: -20 °C
- Voltaggio operativo: 24 V/AC, 24 V/DC
- Segnale in uscita (corrente): 0 - 20 mA
- Segnale in uscita (tensione): 0 - 10 V/DC
- Segnale in ingresso (corrente): 0 - 20 mA
- Segnale in ingresso (tensione): 0 - 10 V/DC
- Sezione trasversale massima (rigido): 2.5 mm²
- Sezione trasversale minima (rigido): 0.34 mm²
Installazione
- Collegamento tramite morsetti a vite.
Utilizzo
- Il dispositivo consente di regolare il segnale d'uscita da 0 a 10 V o da 0 a 20 mA tramite un potenziometro integrato.
- È possibile visualizzare la tensione di uscita tramite un LED, la cui luminosità varia in base all'altezza del segnale di uscita.
- È disponibile un ingresso per segnali esterni per il display a LED da 0 a 10 V CC.
Altre informazioni
- Il PT-C12 include un livello di emergenza manuale con interruttore MANUALE-AUTOMATICO e contatto di feedback.
- Il segnale di uscita convertito può essere regolato mediante un trimmer integrato.
